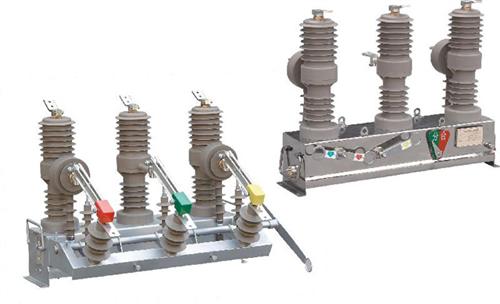

ZW43-12看门狗真空断路器基本规范操作步骤：

1.断路器经一新的小型化设计，采用全封闭结构，独特的灭弧室封装技术，密封性能好，有助于提高防潮、防凝露

性能，适用于高温、潮湿地区使用。

2.断路器开断性能稳定可靠，具有无燃烧，安全、免维护、体积小、重量轻、使用寿命长等特点。

3.断路器可装设二相CT，输出二相电流供职能控制进行信息分析，实现过流保护功能。

4.断路器内装有合闸涌流消除装置（复合控制器），不但能避免涌流引起的误动作，而且正常工作时果电流脱扣器

线圈不带电，从而小车了脱扣器抖动可能引起的误动作。

5.断路器也可配置智能开关控制器，设有三段式电流保护，零序保护，重合闸、速断保护等多种保护功能，它支持

多种通讯协议，允许选用多种通讯方式构成通讯网，即可对开关进行本地手动或遥控操作，也可通过通讯网实现远

方遥控，如配用相应的重合器或分段器控制装置，可作为重合器或分段器使用。

6.操动机构密封在开关箱体内部，可以有效地避免开关因长期户外环境下面引起的机构锈蚀。

7.操动机构新颖、简单、运行可靠、体积小，机械寿命可达1万次。

ZW-22KV户外高压交流真空断路器发展史的源来

近年来，随着我国城市电网的不断扩大及用电负荷的迅猛增长，同时针对农村电网供电线路长、线损大的特点，原有的10kV电压等级配电已经难以满足供电要求，逐渐暴露出其供电距离过大、线损率高、电压质量难以合乎要求等弱点。而采用20kV电压等级供电具有增加供电能力、保证电压质量、降低电网电能损耗、节省电网的建设费用等一系列优势。所以采用20kV电压配电等级供电是发展的必然趋势，势在必行。ZW□-22型户外高压交流真空断路器是三相交流50Hz、额定电压为22kV的户外开关设备，适用于开合各种不同性质的负荷及频繁操作场合，适用于城网、农网、矿山及铁道等的电力设备建设和改造。该产品是在吸纳国外先进技术，立足于国产原材料和工艺的基础上，最早研制成功的适合我国国情的22kV户外高压开关设备，拥有自有知识产权和多项专利技术，填补了国内22kV电压等级户外开关设备的空白，同比国际同类产品具有小型化、免维护、智能化等特点。同时该产品对周围环境无污染，是绿色环保产品。

ZW20真空断路器概述：

ZW20-12型户外交流高压分界真空断路器是一款用户分界开关.主要由ZW20-12型真空断路器本体,故障检测控制器及外置电压互感器三大部分组成三者通过航空插座及户外密封控制电缆进行电气连接，具有故障检测功能,保护控制功能及通讯功能能可靠判断,检测界内与界外毫安级零序电流及相间短路故障电流,实现自动切除单相接地故障和相间短路故障本体开关是真空方式灭弧并且采用SF6气体绝缘,箱体参考了日本东芝公司的气体密封,防爆,绝缘结构技术

整体密封性能优良,内部充入的SF6气体不泄漏,不受外界环境影响,其弹簧操动机构进行了小型化及性能优化设计,动作可靠性比国内传统的弹簧机构有显著提高主回路的轴与套之间的接触采用了内收外张式表链结构，主回路的接触电阻小，温升低。产品性能可靠是一种真正的免维护产品。

ZW20真空断路器本体的基本结构：

ZW20-12型户外交流高压分界真空断路器本体结构由导电回路、绝缘系统、密封件及壳体组成。 导电回路由进出线导电杆、导电夹、软连结与真空灭弧室连接而成。 本产品采用SF6气体绝缘。进出线绝缘套管采用环氧树脂和硅橡胶整体浇注，为减少开关体积，A、C两相采用拐角套管，保证良好的外绝缘；内部采用复合绝缘结构，在不充SF6气体的情况下，也能达到相应的绝缘水平。本产品采用成熟的密封结构。机构罩及壳体上盖采用冲压成型槽密封，输出指针轴采用双层“O”型圈密封，进出线套管整体浇注，保证良好的气密性。
