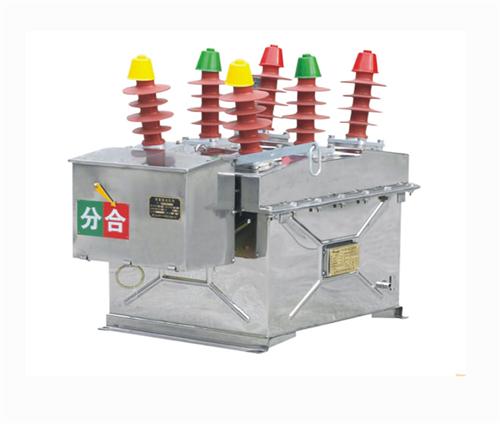

ZW43真空断路器国网大英公司运维检修部进行配网真空断路器运维技术培训

     为了提高配网运检人员运行、维护、检修水平，加强公司配网运维、检修质量，7月10日上午运维检修部组织开展配网ZW43真空断路器运维技术培训，各供电所及城网、农网运检班相关人员参加了此次培训。

　　本次ZW43-12高压真空断路器培训采用理论讲解和现场操作相结合的方式，对基础知识进行讲解，然后以现场讲解、现场实物演练等方式对ZW43-12系列户外柱上真空断路器结构、功能、保护工作原理、控制器的运维使用方法、定值整定、通讯检查、故障判断等进行全面讲解、逐一演示。最后参培人员均对ZW43-12系列户外柱上真空断路器进行了实际操作练习并进行了考试。

　　通过对高压真空断路器ZW43系列断路器的培训，使得参培人员深入全面掌握了真空断路器的工作原理、构造、性能，提升了配网真空断路器运维技术水平，同时也为公司配网运行维护检修工作的顺利开展打下良好的基础。

AB-3S-12/630A户外高压三相永磁真空断路器北方客户订单正在生产中

   AB-3S-12系列户外高压永磁真空断路器是本公司综合国内外先进技术、博采众家之长、采用全新设计理念、运用高科技手段、最新研制的新一代柱上真空断路器。该产品既可作为35kV变电所主变10kV侧及10kV出线的开关，也可作为配电网的柱上开关，和本公司生产的控制器相结合便可方便地实现控制、保护、测量、通讯，是实现配网自动化和小型化变电所的首选设备。

ZW32永磁高压真空断路器基本原理介绍

永磁机构的原理基本上是一块铁片两边有磁铁和线圈，哪边的线圈通电了就会产生比令一边更大的磁力从而带动铁片往磁力大的一边运动。当铁片运动到和某一边磁铁接触是线圈断电，铁片靠磁铁吸住达到保持的目的。铁片两边运动能带动断路器分合。

ZW32永磁高压真空断路器功能特点介绍

结构简单：工作原理基本上是永磁铁的运用，结构简单

运行可靠：没有电路等故障可能性大的地方 经久耐用：只需保证永磁铁的参数即可

2008年我国对城市和农村配网的改造正在进一步深入,电力部门也由原来的单纯行业管理转变为服务用户的企业。因此,不但对设备的质量和性能要求越来越高,同时,对投资和可获得的效益也越来越关注。新一代永磁机构真空断路器的出现,将为广大用户提供一种新的选择。

普通断路器与ZW32永磁高压真空断路器区别

断路器要能动作必须要带有动力源，也就是操作机构，可以把操作机构理解成是断路器中的一个组件。我们平常说真空断路器一般采用弹簧操作机构，这种断路器操作是靠弹簧来拉的。这几年出现了一种采用磁铁的磁力来操作断路器的操作机构，简称永磁机构。永磁真空断路器就是指这种断路器的操作机构是永磁机构，不是弹簧机构。  弹簧机构：由弹簧的拉力来带动灭弧室触头运动，弹簧的能量一般由电机供应。在这种机构中一般有合闸弹簧和分闸弹簧。永磁机构：由磁铁的磁力来带动灭弧室触头运动，分单稳态永磁机构和双稳态永磁机构。

ZW10-12G双电源真空断路器功能及应用领域概述：

 ZW10-12XDG／630-20型高压双电源互投装置(以下简称装置)是由一台高压真空断路器和智能控制器两部分组成。适用于交流50Hz、额定电压12KV、额定电流~630A的双路电源供电系统中，当一路电源发生停电或欠压时自动切换到另一路正常电源供电，可靠保证供电的连续性。同时具有短路及过流等保护互锁功能，有效避免了负载故障时不必要的再次供电冲击。在常用电源发生故障停电时，切换装置可以完成与备用电源的自动切换，以保证可靠性和安全性。也可根据负载的需要进行两路电源之间的选择切换。特别适用于不允许断电的重要场所，作为保证连续供电的重要电气控制装置。为新一代设计新颖、性能完善、安全可靠、自动化程度高、使用范围广的自投自复型双路电源自动切换产品。产品在设计上保证了两路高压电源的完全隔离，同时采用完善可靠的机械和电气连锁，因此具有非常高的安全性和可靠性。该产品适用于对供电可靠性和安全性要求较高的双电源电力用户，作为双电源供电系统的控制和保护设置。产品广泛使用于油田、矿山、冶金、化工、铁路、通讯、机械等10kV配电线路，工矿企业10kV线路。
