ZW43-12看门狗真空断路器产品概述：

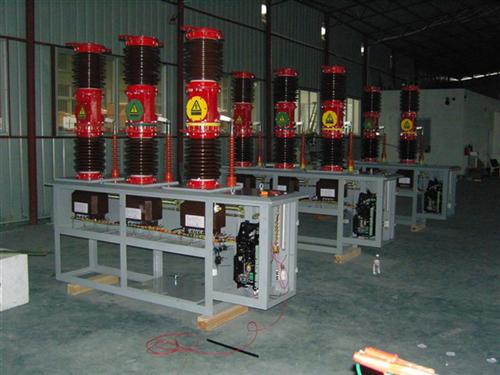

ZW43-12F柱式真空断路器是三相交流50Hz、额定电压12kV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流、短路电流。 ZW32-24,ZW32-24G户外高压真空断路器 ZW32-24/630－20型户外高压真空柱上干式断路器（以下简称断路器），是额定电压24KV、50HZ交流三相高压配电网中的控制保护设备。主要用于断、关合电力线路中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用。 本断路器采用立柱型、干式结构，绝缘可靠，电寿命长、免维护，特别适用于频繁操作场所的要求。更宜于检修、维护能力不强的农村电网时安装使用。

ZW43-12看门狗真空断路器产品特点

1.操作灵活，方便：本产品既可电动储能，电动分合闸，也可手动储能，手动分，合闸功能，并能近距离或远离遥控操作；

开断性能优越：开断短路电流25KA达30次；

2.操作功率小，可靠性高：全新设计的小型化电动弹簧机构，机件数目和储能电机是额定功率(约40W左右)都降低到最低水平；

3.安装方式灵活：可采用柱上吊装或坐安装方式；

4.具有免维护特性：断路器主回路，二次元器件,操作机构均密封在SF6气体(零表压)中，不受外界环境影响，性能稳定，可靠，免维护；

5.密封性能可靠：采用成熟的密封结构技术，密封性可靠；

6.进出线绝缘性能优良：采用硅橡胶套管，使接线端子之间绝缘离充裕，外绝缘性能优良使用安全；

7.“四遥”功能：可与控制器配套，实现遥控，遥测，遥信和遥调功能。

1.永磁真空断路器的基本结构

断路器由断路器本体、加装电压互感器和永磁控制箱三部分组成,断路器本体 结构采用操动机构和灭弧室上下布置的形式

2.永磁真空断路器的灭弧工作原理

永磁真空断路器配用的真空灭弧室，具有极高的真空度，以真空作为灭弧和绝缘介质。当动、静触头在操动机构作用下带电分闸时，在触头间将会产生电弧；同时，由于触头的特殊结构，在触头间隙中产生出一定的纵向磁场，使真空电弧保持着扩散型，并维持低的电弧电压。在电流自然过零时，残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或凝聚在触头表面和屏蔽罩上，灭弧室断口的介质绝缘强度很快被恢复，达到分断的目的。

3.永磁真空断路器机构工作原理

电动分、合闸：永磁操动机构动铁芯动作，直接推动绝缘拉杆上下运动，完成合、分闸动作。动作完成后由永磁体提供的剩余磁场力，保持合、分闸状态。 手动分闸：拉动分闸手柄，手动脱扣轴向下带动动铁芯动作完成分闸操作。

4.永磁真空断路器的调试与安装

永磁真空断路器的调试和操作中的各项工作应由受过专门训练、详细了解本开关性能的专业人员进行，工作中必须考虑相应的保护和预防措施

ZW32看门狗柱上高压分界开关动作、电动机构原理与分闸操作功能阐述

1.手动机构动作原理

合闸操作：先拉动储能手柄进行储能，所施操作力矩由小变大，当合闸弹簧过中瞬时，合闸弹簧释放能量，促使储能系统逆时针旋转并带动拐臂转动，带动传动轴使断路器合闸，同时分闸拐臂扣住分闸半轴，使断路器处于合闸状态；机构在合闸状态下，凸轮与转动轴套脱离，机构不能再次合闸。

分闸操作：断路器合闸后，拉动分闸手柄或当线路电流超过防涌流装置的设定值时过流线圈被驱动，均使分闸半轴转动，分闸拐臂解扣，传动杆在分闸弹簧的带动下使断路器分闸。

2.电动机构原理

储能操作：拉动储能手柄，或储能电机转动，在传动齿轮的带动下使凸轮转动，合闸弹簧被逐渐拉长，当弹簧过中后，凸轮由定位件保持不再转动，断路器处于准备合闸状态；同时凸轮与传动轴脱离，使机构不能再次储能。

合闸操作：储能完毕后，拉动手动合闸手柄或给合闸线圈施加电压，使合闸半轴转动，合闸拐臂与合闸半轴解扣，合闸弹簧释放能量，带动传动轴使断路器合闸，同时分闸弹簧被储能。机构在合闸状态下，再进行储能操作，合闸弹簧再次被拉长，弹簧过中后，合闸半轴被联锁装置扣住，避免机构误合闸。在合闸已储能状态，机构处于重合闸状态，可实现“O-0.3S-CO”一次重合闸操作。

3.分闸操作：

断路器合闸后，拉动分闸手柄或给分闸线圈施加电压或当线路电流超过防涌流装置的设定值时过流线圈被驱动，均使分闸半轴转动，分闸拐臂解扣，传动杆在分闸弹簧的带动下使断路器分闸。

注：操动机构过流线圈为短时工作制，不能长时间通流。
