ZW20-12F看门狗真空断路器概述

      ZW20A-12/T1000(630)-25型户外高压交流真空断路器(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备。它采用真空灭弧和SF6气体作为绝缘介质，是ZW20-12型柱上真空断路器改进型产品。箱体采用了引进日本东芝公司VSP5的气体密封，防爆，绝缘结构技术，进出线导管也进行了密封性能改进,整体密封性能优良，内部充装的SF6气体不泄漏，不受外界环境影响，其弹簧操作机构进行了小型化设计和可靠性和稳定性优化，采用直动链条主动和多级脱扣系统，动作可靠性和稳定性比国内传统的弹簧操作机构提高了好几倍：主回路的轴与套之间的接触采用了内收外张式表链结构，主回路的接触电阻小，温升低。所以，ZW20A-12型户外柱上真空断路器是一种免维护产品，是柱上断路器中的佳品。

    ZW20A-12较ZW20-12还增加了过流保护，机构弹簧储能指示，并配备航空插座作二次电气连接，便于与智能化控制器相结合。优良的电气和机构性能，使ZW20A-12型户外柱上真空断路器得到广泛的应用。主要用于开段，关合10kV电力系统的负荷电流及短路电流，适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于电网频繁操作的场合。本产品与控制器配套，具有优良的重合器功能，能满足配电自动化系统要求。

ZW32-12户外柱上真空开关零部件参数介绍

电流互感器为一体式安装在开关本体上，ZW32-12户外柱上真空开关采用优质导磁材料及环氧树脂与硅橡胶复合绝缘而成，具有容量大、动热稳定倍数高、精度等级高、免维护、可靠性高等优点。可根据客户需要配置单计量，单保护，计量、保护一体电流互感器，有100、200、400、600、800、1000、1250A等多种变比可供用户选择，有0.2级、0.5级、10P10级等多种精度可供用户选择。

安装ZW32-12户外柱上真空开关需提前须知事项

安装前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并对断路器进行分、合闸试操作，以检查各种动作是否正确。 断路器使用的环境应符合规定的范围，若超过必须与制造厂协商。

ZW32-12户外柱上真空开关注意事项

a)搬运过程中请勿在固封绝缘支柱及电流互感器上用力。

b)操作人员应仔细阅读使用手册，掌握该设备的操作方法，对运行中的问题应予 以记录，及时通知厂家。

c)用户不得随意更换零部件，不得更改线路，惹出现问题应及时向厂家联系。 d)安装时，保证开关的底箱安装面与安装架保持水平，若有不平现象，需垫平。

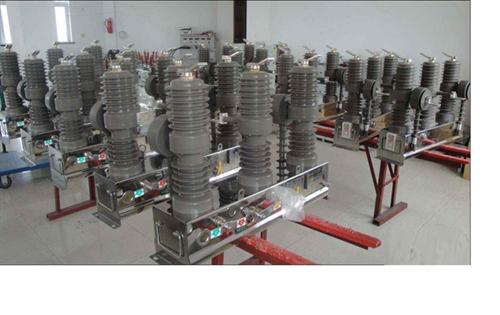

户外柱上高压真空断路器结构特点主要体现在那七方面

1.户外柱上高压真空断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。

2.户外柱上高压真空断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。

3.三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。

4.操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用直动传输方式，零部件数量少，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。

5.户外柱上高压真空断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。

6.户外柱上高压真空断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根据用户要求可加装计量用电流互感器。

7.户外柱上高压真空断路器可外带三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防误联锁装置。断路器处在合闸位置时，隔离开关不能进行分、合闸操作；只有隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子
