祝贺大功率VS1－40.5真空断路器被各地广大电网建设改造广泛使用

VS1-40.5高压真空断路器概述：

       VS1-40.5高压真空断路器主要用于额定电压40.5kV,三相交流50Hz电力系统中,可供工矿企业,发电厂及变电站做保护和控制之用,尤其适用于各种频繁操作场所。

       VS1-40.5高压真空断路器由于灭弧能力强，电气寿命长，现场维护方便，技术含量高优点，在电力系统基础建设及无油化改造中，被高压关柜广泛应用，为高压断路器选型的首选设备。真空断路器已逐步取代油断路器，与油断路器相比，真空断路器绝缘强度高，熄弧能力强，触头行程很小。因此，操作结构的操作功率很小，断路器小而轻又没有噪声，熄孤时间短，电孤能量小，触头损耗少。因而分断次数多，使用寿命长，适合频繁操作，在真空灭弧室的使用期限内，触头部分不需要维修，检查，将使操作机构需要维修与检查也十分简便。

VS1真空断路器优势特性：

      VS1真空断路器可在工作电流范围内进行频繁的操作，满容量  短路电流开断次数可达50次。 　　

      VS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。 　　

      VS1真空断路器采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。 　　

      VS1真空断路器采用了固体绝缘结构—集成固封极柱，实现了免维护。 　　

      VS1真空断路器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用

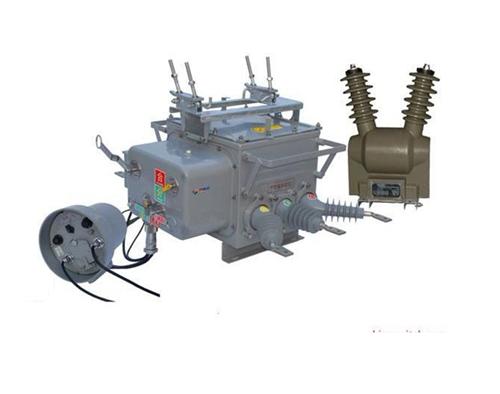

伟秀电力公司带你走进ZW32户外高压真空断路器产品构造原理

1.断路器总体采用小型化设计，采用全封闭结构。弹簧操作机构密封布置在箱体的里面。

2.断路器本题主要是由导体回路，传动系统，绝缘系统等组成。

3.导电回路主要由进出线导电杆，导电支架，真空灭弧室等组成，真空灭弧室是断路器的主要部件，采用陶瓷外壳，杯状纵磁场触头结构，铜铬触头材料，具有良好的开断和关合短路电流能力，电寿命长。避免由于充油，充气带来的一系列问题。

4.传动系统主要由三相主轴，绝缘拉杆，拐臂，触头弹簧及分闸弹簧等组成。

5.断路器可在两相配有电流互感器，根据用户需要可安装50/5、100/5、150/5、200/5、400/5、630/5等规格。

6.断路器操作机构由合闸弹簧、储能系统、过电流脱扣器，分合闸系统等组成，可分手动电动操作两种。

7.手动操动机构具有手动储能、手动分、合闸和过流保护功能，如用户需要可加装浪涌电流延时保护器，即具有过电流延时保护功能。

8.电动操作机构须由独立电源供电，除具有电动储能、电动分、合闸和过电流保护外，同时还具有手动储能，手动分合闸和过电流保护功能。如用户需要可加装浪涌电流延时保护器，即具有过电流延时保护功能。

9.断路器也可配置智能开关控制器，设有三段式电流保护，零序保护重合闸。速断保护等多种保护功能。它支持多种通讯协议，允许选用多种通讯方式构成通讯网，即可对开关进行本地手动或遥控操作，也可通过通讯网实现远方遥控。如陪用响应的重合或分段控制装置，可作为重合器或分段器使用。

10.断路器的安装方式采用柱上座式安装。

ZW43-12看门狗真空断路器产品概述：

ZW43-12F柱式真空断路器是三相交流50Hz、额定电压12kV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流、短路电流。 ZW32-24,ZW32-24G户外高压真空断路器 ZW32-24/630－20型户外高压真空柱上干式断路器（以下简称断路器），是额定电压24KV、50HZ交流三相高压配电网中的控制保护设备。主要用于断、关合电力线路中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用。 本断路器采用立柱型、干式结构，绝缘可靠，电寿命长、免维护，特别适用于频繁操作场所的要求。更宜于检修、维护能力不强的农村电网时安装使用。

ZW43-12看门狗真空断路器产品特点

1.操作灵活，方便：本产品既可电动储能，电动分合闸，也可手动储能，手动分，合闸功能，并能近距离或远离遥控操作；

开断性能优越：开断短路电流25KA达30次；

2.操作功率小，可靠性高：全新设计的小型化电动弹簧机构，机件数目和储能电机是额定功率(约40W左右)都降低到最低水平；

3.安装方式灵活：可采用柱上吊装或坐安装方式；

4.具有免维护特性：断路器主回路，二次元器件,操作机构均密封在SF6气体(零表压)中，不受外界环境影响，性能稳定，可靠，免维护；

5.密封性能可靠：采用成熟的密封结构技术，密封性可靠；

6.进出线绝缘性能优良：采用硅橡胶套管，使接线端子之间绝缘离充裕，外绝缘性能优良使用安全；

7.“四遥”功能：可与控制器配套，实现遥控，遥测，遥信和遥调功能。
