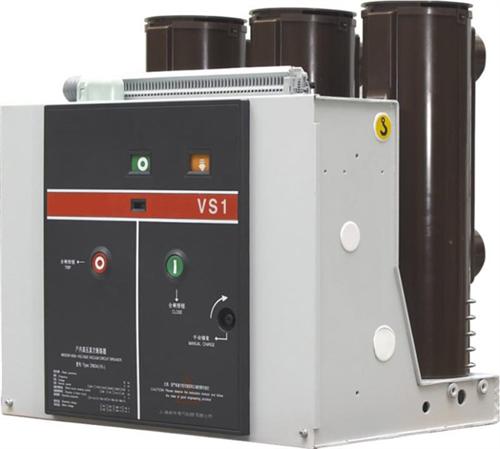

VS1(ZN63)-12 型户内高压真空断路器，系三相交流 50Hz 定额电压为 12kV 电力系统的

户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于在额定工

作电流下的频繁操作，或多次开断短路电流的场所。

该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专

用推进机构，组成手车单元作用。

ZN63(VS1)-12固封式户内高压真空断路器采用固体绝缘结构，利用先进的环氧固封技术

，首次将真空灭弧室、主导电回路、绝缘支撑等有机地组合成为一个集成固封极柱。成

功地从根本上解决了真空断路器的环境耐受问题，使其应用更为广泛。集成固封极柱采

用了自对流专利通风技术，巧妙地解决了固体绝缘结构所带来的散热难问题。

ZN63(VS1)-12 固封式户内高压真空断路器是国内第一个实现免维护概念的断路器。其高

寿命的真空灭弧室以及环氧浇注固封技术的应用保证了集成固封极柱的免维护，配用的

高可靠性永磁操动机构保证了操动机构的免维护，电子控制部分屏弃传统的辅助开关而

代之以光电接近开关，并采用全电子化电源和智能控制单元保证了电子控制部分的免维

护。

我公司温州伟秀电力设备有限公司主打产品VS1-12户内真空断路器以在北方大力广泛使用，尤其像新疆、黑龙江、山西等多个工业发展迅速的地区已成为了毕不可少的高压真空断路器产品，公司在这二年的发展历程中，已在北方地区销售VS1-12真空断路器已有数百台了，其中在多个省份已和多家电力公司建立了长期合作的友好关系。

今年开春来我公司又与山东、四川二个地区签定了VS1真空断路器的合作合同，现已进入了首批生产中，贵公司对产品生产一直以来都是严格把关，以最优质的产品、最廉价的价格面向全国各地，有需要VS1真空断路器的客户欢迎前来订

15. 配置

15.1 二次控制电压：

DC220V

AC220V DC110V  AC110V

15.2 二次控制可选件配置

15.2.1

防跳装置：作用一断路器在合闸完成后，如合闸信号未及时解除，断路器内部防跳控制回路将切断合闸回路，防止多闪重合闸。如果柜上采用综合保护仪和防跳装置，则需确认防跳装置是否需要安装。

15.2.2

闭锁装置：作用一在二次控制电源未接通或低于技术要求情况下防止合闸。

15.2.3

过流装置；作用一在一次回路中过载或短路情况下，通过过流继电器使过流线圈得电动作，使断路器分闸。一般加在A，C相，也有三相都加的。当电流互感器的二次输出容量足够时，选用间接过流脱扣器方案，有3.5A和5A两种，当电流互感器的二次输出容量不足以提供过流脱扣电磁铁需求时，选用中间变压器方案，中间变压器的接线端2.4和2.5接断路器上的过流脱扣电磁铁。

15.2.3.1

A.C相过流脱扣(二过流)中间变压器外部接线原理图；
