一．JLS-6-10组合式电力计量箱概述：

　　JLS-6-10组合式电力计量箱是三相交流户外式电力设备，广泛应用电厂、变电所、工矿企业额定频率为50Hz、10kV输电线路中作电能计量用。

二．JLS-6-10组合式电力计量箱结构说明

　　本系列三相油浸式户外高压电器设备，主要由组合互感器和电度表箱两部分组成，表箱内可配置有功和无功电度表或电子表，可分别计量有功电能和无功电能。本产品将高压电流和电压互感器组合成器身，浸置在贮有变压器油的箱体内，整个器身与盖板相连，能一齐吊出油箱。盖板上装有三相高低压套管和注油孔。并附设安全阀装置；油箱侧面装有油标，放油孔和接地螺栓箱底有四个固定底脚。箱体外侧装有特殊设计的仪表，内装三相有功和无功电度表，通过玻璃窗再观察表计走度情况，仪表箱设计精巧，能供现场校验，装拆和调整电度之用，操作及为方便。

ZW32-12F户外高压真空断路器参数

一、ZW32-12户外高压真空断路器是三相交换50hz、额定电压12kv的户外高压开关装备。实用于开断、关合都市或农村配电体系的负荷电流、过载电流和短路电流。断路器为全新的小型化计划，全封闭布局，奇特的灭弧室封装技能，密封性能好、防潮、防凝露，实用于高温湿润地区。zw32-12G断路器本体见隔离开关两大部分构成，其好处是有明显开断断开，方便后面的电力检修于维护，能有效的保护人们生命安全。

1.1、ZW32-12户外高压真空断路器含义

    Z  W  32  - 12 （G）（F） / T（M）  630  -  20

    Z-------户外

    W-------真空断路器

    32------设计序号

    12------12KV

    G-------带隔离开关（不带可省略）

    F-------智能型断路器（俗称看门狗断路器）

    T（M）----T弹操机构M永磁机构

    630-----额定电流A（可选630A/1250A）

    20------开断电流KA（可选20KA/25KA）

一、概述:

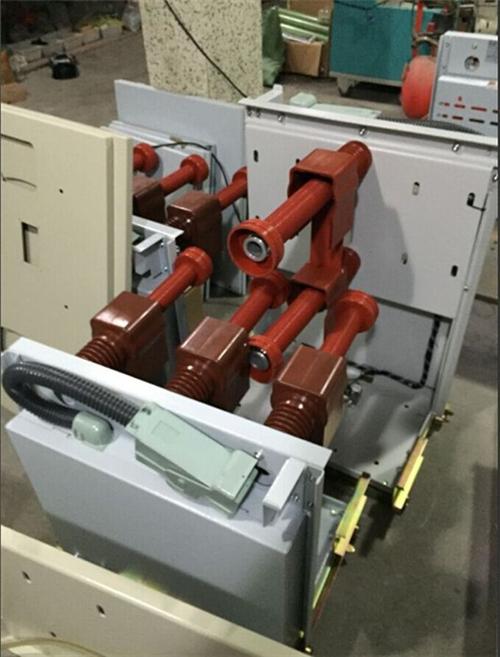

ZN63-12(VBM7)系列侧装式真空断路器系户内高压开关设备，适用于额定电压12kV、频率50Hz的三相电力系统中，作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要额定电流

下的频繁操作，或多次开断短路电流的场所。

ZN63-12(VBM7)系列侧装式真空断路器采用固定式安装，主要用于固定式开关柜，该断路器既可单独使用，又可用于环网电箱式变电站或各种非标供电系统。

二、使用环境条件:

1、周围空气温度：上限+40度，下限-40度

2、海拔：≤200(hn(若海拔增高，则额定绝缘水平相应提高)

3、风压：不超过700Pa(相当于风速34m/s)

4、地震烈度：不超过8度

5、污秽等级：Ⅳ级

6、最大日温差：不超过25度

7、相对湿度：日平均不大于95%，月平均不大于90%

8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
