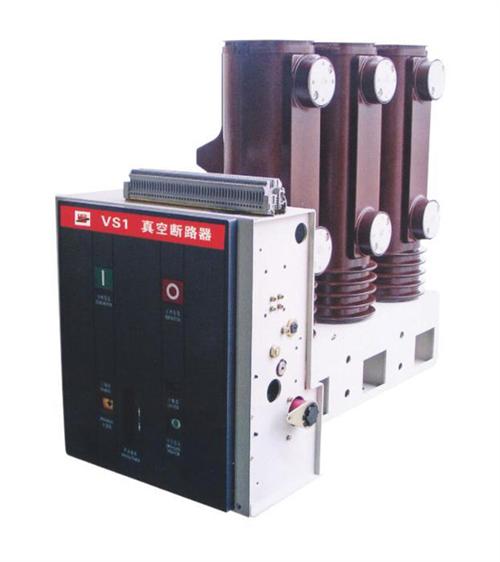

高压真空断路器主要由真空管、绝缘拉杆、绝缘套、手动或电动操作机构、绝缘套筒。

组成。真空断路器在运输、安装时注意事项如下。

1

、真空断路器在运输过程中不得翻转、倒置、并要采取防震措施。起吊断路器时，必须挂住箱体上的四个耳环吊起。不得直接搬运环氧绝缘套管。

2

、开箱后应检查柱上zw8真空断路器户外环氧树脂绝缘套筒有无破损，箱体是否变形，分合指示是否齐全，产品铭牌、合格证是否与订货单相符，装箱清单是否与实物相符。

3

、真空断路器的触头参数和机构特性参数在出厂检验时就已经调整好，用户不必开箱检测。

4 、真空断路器按要求进行耐压测试后，即可安装。

5

、真空断路器应平稳、牢固的安装在专用钢架上。

6

、柱上真空高压断路器投入运行前，应仔细核对个操作元件的额定电流、额定电压与实际是否相符。

15. 配置

15.1 二次控制电压：

DC220V

AC220V DC110V  AC110V

15.2 二次控制可选件配置

15.2.1

防跳装置：作用一断路器在合闸完成后，如合闸信号未及时解除，断路器内部防跳控制回路将切断合闸回路，防止多闪重合闸。如果柜上采用综合保护仪和防跳装置，则需确认防跳装置是否需要安装。

15.2.2

闭锁装置：作用一在二次控制电源未接通或低于技术要求情况下防止合闸。

15.2.3

过流装置；作用一在一次回路中过载或短路情况下，通过过流继电器使过流线圈得电动作，使断路器分闸。一般加在A，C相，也有三相都加的。当电流互感器的二次输出容量足够时，选用间接过流脱扣器方案，有3.5A和5A两种，当电流互感器的二次输出容量不足以提供过流脱扣电磁铁需求时，选用中间变压器方案，中间变压器的接线端2.4和2.5接断路器上的过流脱扣电磁铁。

15.2.3.1

A.C相过流脱扣(二过流)中间变压器外部接线原理图；

7.3  分闸操作

合闸动作完成后，一旦接到分闸信号或按分闸按钮，分闸脱扣电磁铁或过流脱扣电磁铁动作，使分闸半轴42对合闸保持掣子40的约束被解除。由触头簧33和分闸35储存的能量使灭弧室29动静触头分离而实现分闸操作。在分闸过程后段，由液压缓冲器吸收分闸过程剩余能量并限定分闸位置。

合分指示牌显示出“分”标记，同时拉动计数器43，实现计数器计数，由传动连杆拉动主辅助开关切换。

8. 防误联锁

8.1

断路器合闸操作完成后，合闸联锁弯板2向下运动扣住合闸保持轴上的合闸弯板3，在断路器未分闸时将不能再次合闸。

8.2

断路器在合闸结束后，如合闸电信号未及时去除，断路器内部防跳控制回路将切断合闸回路防止多次重合闸。
