一、新型柱上开关的特性

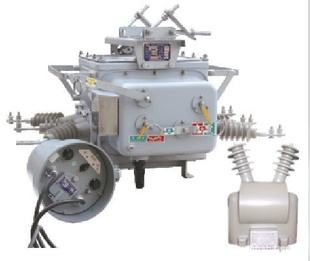

ZW20-12F/630-25户外高压智能分界真空断路器采用成熟的箱式密封结构。具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。其弹簧操作机构采用直动链条主传动和多级脱扣系统，动作可靠性高，是柱上断路器的佳品。
ZW20-12F除密封性能好之外，与智能控制器BKM600-FDR配合成配电网看门狗，专门解决10KV用户分支接地及短路故障的智能控制器，为了避免配电网用户支线故障或保护配合不当而波及整条馈线停电，减少供电部门和用户之间的责任纠纷，构建基于用户分界负荷和用户分界开关测控单元组成的用户分界测控系统，俗称配电网“看门狗”。
二、产品特点
§城、农网改造的理想设备：
该真空断路器与智能控制器配套可构成自动重合，实现重合器的功能，以及遥控、遥测、遥信、遥调；
§操作灵活、方便：
本产品为电动储能，电动分合，同时具有手动储能，手动分合，并能近距离或远距离遥控操作；
§开断性能优越：
开断短路电流20KA（25KA）达30次；
§操作功率小、可靠性高：
全新设计的小型电动弹簧机构，机件数目的操作功率（约30W左右）都降低到最低水平；
§具有免维护特性：
断路器主回路及二次元器件、操作机构均密封在SF6气体 (零表压) 中，不受外界环境影响；
§密封性能可靠：
采用成熟的密封结构技术，密封性能可靠；
§独特的进出线方式：
采用硅橡胶套管，使接线端子之间绝缘距离充裕，外绝缘特性优良；
§使用安全：
在箱体顶部安装有防爆装置，即使发生意外的内部故障，也不会有高温气体或飞溅物泄漏出来。
三、概述
ZW20-12F型户外高压智能分界真空断路器（以下简称断路器）为额定电压12KV，感应交流50Hz的户外配电设备。主要用于开断，关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所。本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。
本开关采用真空灭弧作为灭弧介质。
安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的原理和方法等内容。
