短路接地故障指示器是配套安装在配电网络系统中的环网开关、电缆分支箱、箱变上，用于指示相应电缆区段的短路和单相接地故障的一种实时监测装置。该指示器为解决故障查找提供了途径！当线路发生故障，短路或接地传感器将信号通过光纤传导给主机接收，主机接收到信号后面板指示灯发出红光闪烁，时间可以设定为9S、12、24、48。人工检测时绿灯闪烁九次。

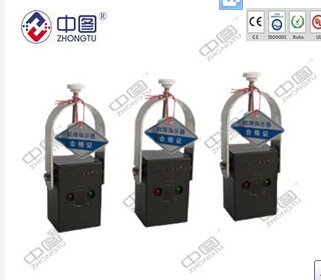

短路接地故障指示器产品实图：

短路接地故障指示器 主要功能

1、短路电流报警指示：短路电流传感器在工作中对正在运行的高压电缆进行在线检测，当线路电流达到或超过短路电流的整定值时（可根据用户要求在出厂前进行整定），短路传感器发出报警信号通过光纤传输到主机，主机接收到此信号后，产生相应的报警指示信号。

2、接地报警指示：本系统采用接地传感器检测用户电缆的接地电流，当接地线路中电流达到或超过接地电流启动报警值时（可根据用户要求在出厂前进行整定），接地传感器发出报警信号传到主机，主机接收到此信号后，产生相应的报警指示信号。

3、面板主机指示：面板主机接收到短路或接地传感器传过来的信号，LED灯发出红光闪烁报警提示。

（1）    自动复位系统：当指示器发出报警信号后，在24小时内如果无人工进行复位，指示器将可自动进行复位。（时间可以设定）

（2）    人工复位：当指示器产生报警后，可通过按下指示器主机面板上的复位按钮进行解除报警，进行人工复位。

（3）    测试：本系统可通过面板上的清除按钮进行自检工作，以检测本机的功能。连续按下面板上的清除按钮2秒钟，本机进入自检状态，所有面板上的绿色指示灯闪亮，输出继电器吸合，说明工作状态正常。

（4）
