输入电抗器用以抑制浪涌电压和浪涌电流，保护变频器，延长其使用寿命和防止谐波干扰，同时由于变频器采用变频的方式调速的，所以在调速的时候经常会产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输入端加装一个进线电抗器，可以改善变频器的功率因数及抑制谐波电流，滤除谐波电压和谐波电流，改善电网质量。

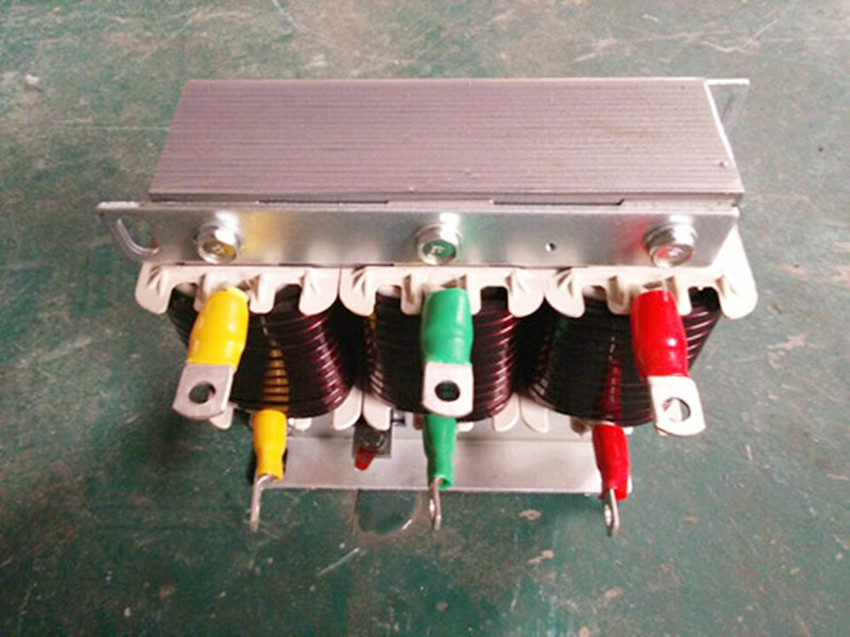

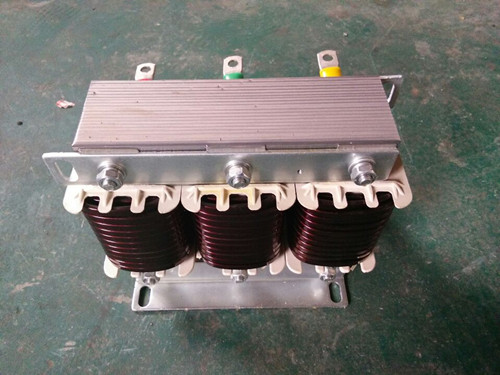

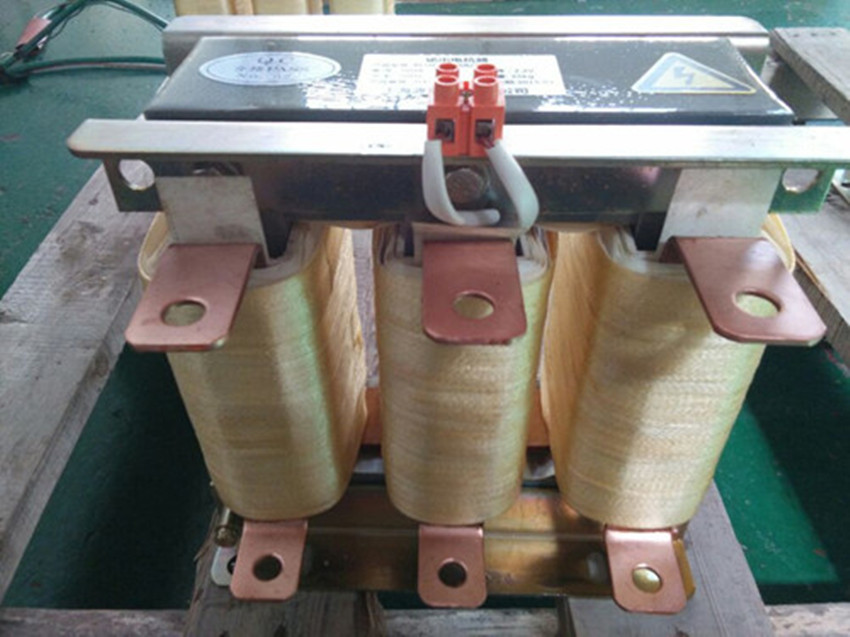

变频器直流调速器用输入电抗器

产品概述：

输入交流电抗器限制以谐波形式出现的电路反馈。它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。

此类电抗器有两种：

电抗器基准压降 UD= 2%，用于无馈电单元的变频器的操作。

电抗器基准压降 UD= 4%，用于带馈电单元的变频器和自动变压器的操作，也用于 uK 小于 1% 的系统的操作。

性能特点：

铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。在运行中大大减小了噪音和振动。

电抗器均采用真空浸漆工艺，经高温热烘固化。线圈有良好的绝缘性能，整体机械强度高，防潮性能好

线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。

温升低，损耗小，成本低，综合利用率高。

体积小，重量轻，占用空间小，便于安装。

产品介绍

◆ 电源对其它设备有明显的干扰（干扰、过压）

◆ 电源相间电压不平衡＞额定电压的2.0%

◆ 阻抗极低的线路（动力变压器为变频器额定值的10倍多）

◆ 在一条线路上为减小线电流而安装的大量变频器

◆ 使用cosφ（功率因数）校正电容或功率因数校正单元

技术参数

1、额定工作电压： 380V/50Hz或660V/50Hz

2、额定工作电流：5A至1600A@40℃

3、抗电强度： 铁芯－绕组 3500VAC/50Hz/10mA/10s无飞弧击穿

4、绝缘电阻： 1000VDC绝缘阻值≥100MV

5、电抗器噪音： 小于65dB

6、防护等级： IP00

7、绝缘等级： F级以上

8、产品执行标准： IEC289:1987电抗器

GB10229-88电抗器(eqv IEC289:1987)

JB9644-1999半导体电气传动用电抗器

输入电抗器 作用:用于变频器和电网间，主要作用滤波，防止谐波进入电网 连接方式:串联 直流电抗器 作用:用于变频器直流侧，直流是带纹波的，因整流方式的不同，纹波的幅值和频率也不同，主要作用是平波，提高功率因数 连接方式:串联
