电缆桥架类型、标准

电缆桥架类型、标准、型号说明：

用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。

优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。

按材料分：钢质电缆桥架（不锈钢）、铝合金电缆桥架、玻璃钢电缆桥架（手糊和机压两种）、防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）。

按形式分 ：槽式 、 托盘式、梯级式、组合式、按表面处理分、冷镀锌及锌镍合金、喷塑、喷漆、热镀锌、热喷锌。

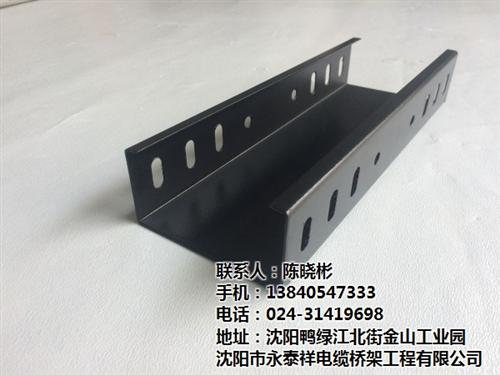

有盖无孔型托盘实际是一种全封闭的金属壳体，也称槽式电缆桥架。它具有抑制外部电磁干扰，防护外部有害液体和粉尘的侵蚀作用。节能型有孔托盘（也称托盘式电缆桥架）、梯架（也称梯式电缆桥架）多数用于一般情况。由于通风散热良好，达到节电效果。无屏蔽要求的控制电缆也可用有孔托盘（也称托盘式电缆桥架）或梯架（也称梯级式电缆桥架）。组装托盘，也叫组合式托盘。一般用于电缆多、截面大、荷载重、又具有成片安装固定的空间条件的场所。组装托盘通常为单层，它比较普通多层的托盘、梯架更便于敷线和维护。在大型配电控制中心的地下技术夹层，为便于众多的电缆进出也常使用此类托盘。

热浸锌电缆桥架又称热镀锌电缆桥架是将除锈后的钢构件浸入600℃左右高温融化的锌液中，使钢构件表面附着锌层，锌层厚度对5mm以下薄板不得小于65μm，对厚板不小于86μm，从而起到防腐蚀的目的。作为一种有效的金属防腐方式，热镀锌电缆桥架、热浸锌桥架已被广泛用于各行业的金属结构设施上，抗腐蚀年限达到10年以上。
