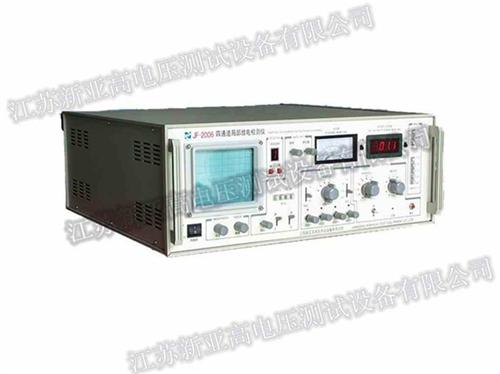

局部放电工作原理 工作原理 局部放电测试原理是高频脉冲电流测量法（即ERA法）。试品Ca在试验电压下产生局部放电时，放电脉冲信号经耦合电容Ca 送入输入单元，由输入单元拾取得脉冲信号，经低噪声前置放大器放大，滤波放大器选择所需频带及主放大器放大（达到所需幅值与产生零标志脉冲）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送至脉冲峰值表显示其峰值。 JFD-1C数字式局部放电检测仪 JFD-1C数字式局部放电检测仪 信号放大器： 10、具有数据存储，回放功能，具有打印功能，生成标准试验报告。 11、工作环境温度：-10～45℃，相对湿度：≤95%。 12、电源AC220V；频率50Hz；功率30W。
江苏新亚高电压测试设备有限公司专业从事研发、生产、销售局部放电检测仪、工频无局放试验变压器、耦合电容器兼电容分压器等高电压测试设备，欢迎广大新老客户来电咨询。
局部放
试验操作步骤/局部放电
对试验电源的要求：
当采用磁饱和式三倍频发生器作电源时，因容易造成波形严重畸变，使峰值与真有效值电压之间的幅值关系不是√2倍的倍数关系，可能造成一次绕组实际电压峰值过高，造成试品损坏，故必须在被试品的高压侧接峰值电压表监测电压。电压波形应接近正弦波形。当波形畸变时,应以峰值除以√2作为试验电压值。
