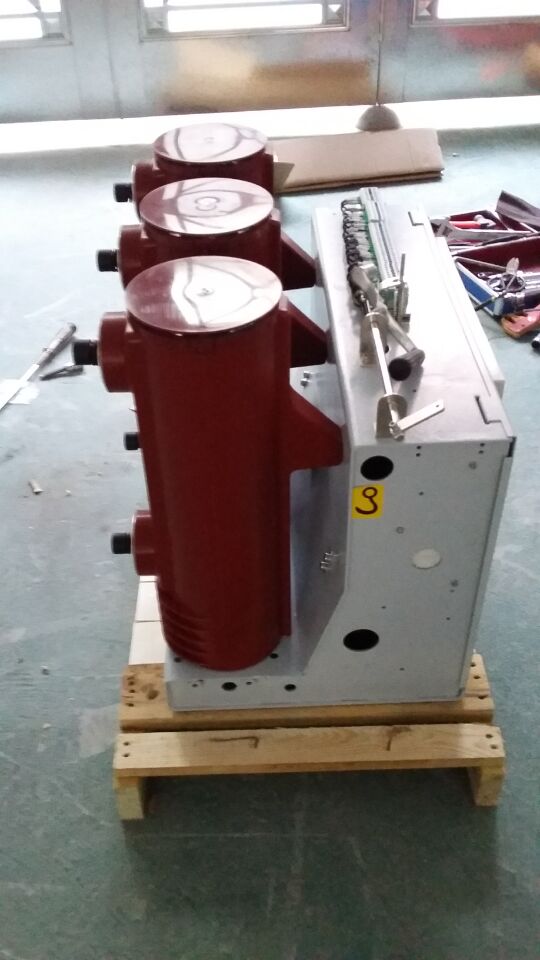

VS1-12/1600-31.5系列真空断路器为额定电压12kV,三相交流50Hz的高压户内开关设备，是引进瑞士ABB公司技术结合国内行业发展状况、生产能力开发制造的产品。该产品总体结构为开关本体于操动机构，无污染、无爆炸危险，绝缘水平高。
本系列产品的操动机构为弹簧储能式，可以用电动操作，亦可用手动操作。

主要技术参数
序号 项目 单位 数据
31.5kA 40kA 50kA
1 额定电压 kV 12
2 最高工作电压 kV 12
3 额定电流 A 1250,1600 1250,1600 1250,2500
2000,2500 2500,3150 3150
4 额定短路开断电流 kA 31.5 40 50
5 额定短路开合电流(峰值) kA 80 100 125
6 额定峰值耐受电流 kA 80 100 125
7 4s额定短时耐受电流 kA 31.5 40 50
8 额定绝缘水平 工频耐压（额定开断前后） kV 42(断口48)
75（断口85）
冲击耐压（额定开断前后）
9 额定操作顺序 分-0.3S-合分-180S-合分
10 机械寿命 次 10000
11 额定短路开断电流开断次数 次 50
12 操动机构额定合闸电流（直流） V 110，220
13 操动机构额定分闸电流（直流） V 110，220
14 触头开柜 mm 11±1
15 超行程（触头弹簧压缩长度） mm 3±0.5

16 三相分、合闸不同期性

VS1-12/630,VS1户内高压真空断路器 VS1-12/630-20KA VS1-12/630-25KA VS1-12/630-31.5KA VS1-12/1250-20KA VS1-12/1250-25KA VS1-12/1250-31.5KA VS1-12/1600-31.5KA VS1-12/2000-31.5KA VS1-12/2000-40KA VS1-12/2500-31.5KA VS1-12/3150-40KA VS1-12型户内高压真空断路器，系三相交流 50Hz 定额电压为 12kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。 主要产品型号有：负荷开关:FN3、FN5、 FN7、 FN12 、FN16 、FN18、FN25，压气式负荷开关：FKN12，FKN-12，FKN16，FKRN-12，FKRN16，真空负荷开关:FZN16、FZN21、 FZN25，FZW32，FZW28，真空断路器：ZN28、VS1、ZN12、ZN23、ZN85、ZW8、ZW32、ZW6、ZW7、ZW38、ZW43、ZW27，隔离开关：GN19、GN30、GN6、GN8、GN2、GN22、GN24、GN27、GW4、GW5、GW8、GW9、GW13、GW20接地开关：JN2、JN4、JN15、JN22
