电压互感器二次开路的原因与处理分析

二次开路的现象

(1)回路仪表指示异常降低或为零。如用于测量表计的电压回路开路，会使三相压流表指示不一致，功率表指示降低，计量表计不转或转速变慢。如果表计指示时有时无，有可能处于半开路状态(接触不良)。运行人员遇到此现象时可将有关的表计相互对照比较认真分析。 如变压器原副边负荷指示相差较多，电流表指示相差太大(注意变化的不同，电压等级的不 同，可怀疑偏低的一侧有无开路故障)。

(2)认真听取电压互感器本体有无噪声、振动等不均匀的声音，这种现象在负荷小时不太明显，当发生开路时，因磁通密度的增加和磁通的非正弦性，硅钢片振动力加大，将产生较大的噪声。

电压互感器接线图及方式

电压互感器的接线方式很多，常见的有以下几种： 电压互感器

（1） 用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式　

（2） 用两台单相互感器接成不完全星形，也称V—V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。

（3） 用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线，除铁芯外，其形式与图3基本相同，一般只用于3~15KV系统。 　

电压互感器的作用及原理

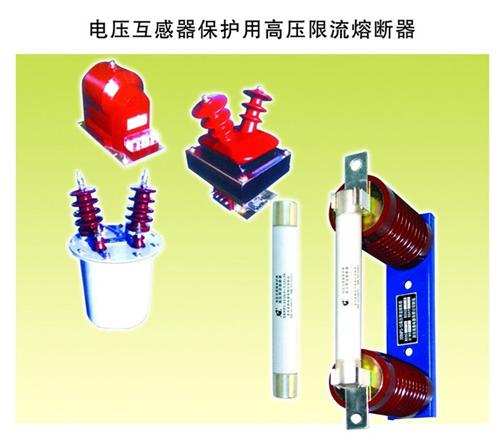

       其工作原理与变压器相同，基本结构也是铁心和原、副绕组。特点是容量很小且比较恒定，正常运行时接近于空载状态。电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。
