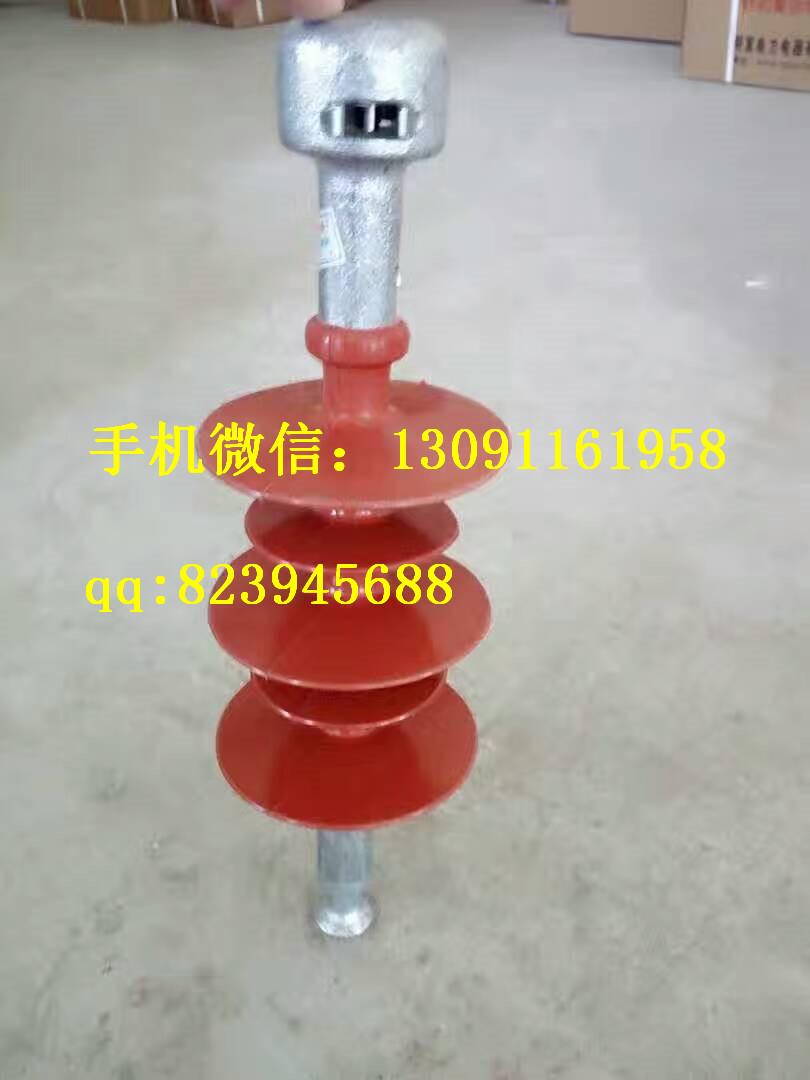

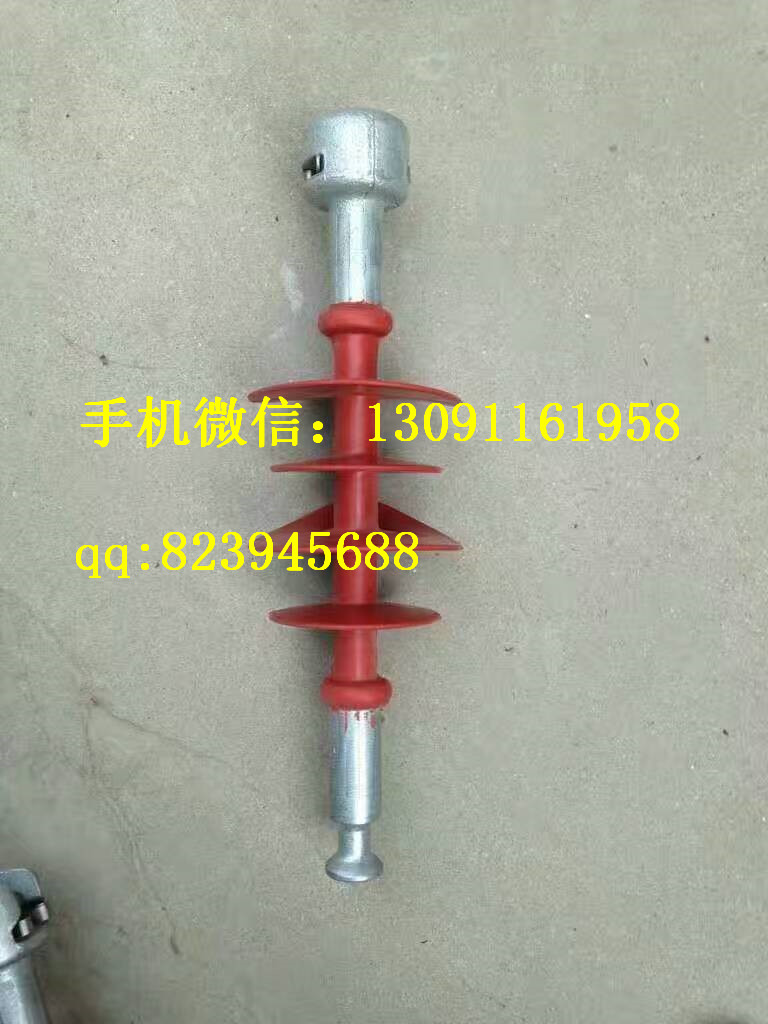

10kv线路复合悬式绝缘子FXBW4-10/70

       10kv线路复合悬式绝缘子外绝缘硫化是利用过氧化物受热分解活性自由基，与硅氧烷分子链上有一定活性乙烯侧基引起连锁反应，而使高聚合物分子交链成网状结构来实现的。玻璃绝缘子外绝缘硫化所用烷氧基过氧化物应按固定的比例进行添加但在外绝缘实际生产过程中，由于考虑到烷氧基过氧化物效率波动及其外绝缘材质相关因素的影响，往往在外绝缘添加过量烷氧基过氧化物。这样在外绝缘硫化后会残留烷氧基过氧化物，由于分子结构种娄不同，有的媸留物在高温分解生成的酸陛物质在外绝缘中长期存在，必然使高聚合物分子发生裂解引起机械眭能降低有的残留物分解产物虽不显酸性，但属于低分子挥发物质，它们的存在也对整体机械结构性能构成影响为此，必须严格按规定工艺参数对外绝缘进行二次高温硫化，复合绝缘子以便除去外绝缘内在残留有害分解产物，确保外绝缘耐老化性能质量。对有残存硫化剂的外绝缘加热200℃时即出现失重，而进行二次硫化则350℃才开始分解。

      复合绝缘子由伞套、芯棒及两端金具组成，对于110kV及以下产品，不配均压环，220kV及以上的产品配1～2个均压环。也可以根据用户需求配备均压环。
1.由硅橡胶为基体的高分子聚合物制成的伞盘具有良好的憎水性、耐腐蚀性、耐老化性等优点。能有效防止污闪事故的发生，且减少人工清扫，免测零值维护，为输电线路的安全运行提供了可靠的保证。
2.芯棒采用玻璃纤维增强树脂棒制成，具有很高的抗张强度(>1100Mpa)，约为普通钢的1.5～2倍，为高强度瓷的3～5倍。此外芯棒还具有良好的减振性、抗蠕变性及抗疲劳断裂性。
3.金具和芯棒联接采用无损伤机械压接式联接，这是当今国际上最先进的连接方式。其优点是：联接安全可靠，压接应力分布均匀，且不损伤芯棒玻璃纤维束的完整性，能充分发挥其高抗张强度的优良特性。
4.均压环具有改善电场分布，减少电晕和无线电干扰，保护伞裙在强电弧时不被烧坏。对于高电压等级的复合绝缘子效果更加显著。
5.复合绝缘子结构紧凑，体积小，重量轻(为同级瓷绝缘子串的1/7～1/10)，具有良好的弹性，不需定期清扫。因而不仅给运输、安装带来极大方便，而且大大减轻维护量及节约大量维护费用，减轻工人的劳动强度，也为事故检修及实施紧凑型线路提供了良好的条件。
6.复合绝缘子采用整体注射成型生产工艺进行生产。伞套外性美观，界面少，芯棒和护套粘接牢固无缝隙，内绝缘性能好，可避免发生界面击穿的现象。
棒形悬式复合绝缘子型号：
FXBW4-10/70，FXBW4-10/100，FXBW4-35/70，FXBW4-35/100，FXBW4-66/70，FXBW4-66/100，FXBW4-110/70，FXBW4-110/100，FXBW4-110/120，FXBW4-220/70，FXBW4-220/100，FXBW4-220/120，FXBW4-220/160，FXBW4-330/100
         10kv线路复合悬式绝缘子FXBW4-10/70
