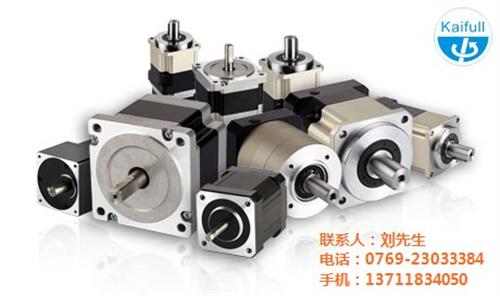

一体式步进电机

一体式步进电机是为了增加产品精密度，减小设计空间，增强通讯能力，通过将步进电机将相关设备连接在一起而形成的。目前一体式步进电机主要有与伺服、编码器、减速机、驱动器，有时也称集成式步进电机。

一体式步进电机将步进系统中的各个单元集成为一个整体，减少系统之间的布线，消除电磁噪音，简化系统结构，大大增加了步进系统的可靠性和实用性，对于安装空间小，系统集成化程度高的客户是上佳的选择

。

直线步进电机

直线步进电机又称线性步进电机，由磁性转子铁芯通过与由定子产生的脉冲电磁场相互作用而产生转动。直线步进电机在电机内部把旋转运动转化为线性运动。其原理是采用一根螺杆和螺母相啮合，采取某种方法防止螺杆螺母相对转动，从而使螺杆轴向移动。其被广泛应用于包括制造、精密校准、精密流体测量、精准位置移动等诸多高精度要求领域。

步进电机电源干扰问题解决方法

    不少步进电机使用者在应用过程中，有时会因为电源问题，对上位机或接收机系统造成干扰。我们总结了一下，对于电源干扰问题解决方法罗列如下：

1、加装电源滤波器，减少对交流电源的污染。

2、使用屏蔽线减轻外界对自己的干扰，或自己（电源线）对外界的干扰。

3、“一点接地”原则，将电源滤波器的地、步进驱动器PE（地）（驱动器与机箱底板绝缘)，控制脉冲PULSE-和方向脉冲DIR-短接后的引出线、电机接地线、驱动器与电机之间电缆防护套、驱动器屏蔽线均接到机箱壁上的接地柱上，并要求接触良好。

4、尽量加大控制线与电源线（L、N）、电机驱动线（U、V、W）之间的距离，避免交叉，比如我们在处理双轴驱动系统中两个处在同一机箱的驱动器安装位置时,一个驱动器铭牌朝前，另一个则朝后，并在结构布置上使这些引线尽量短。
