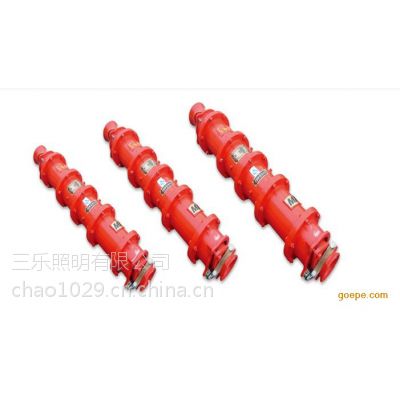

LBG1-400/10矿用高压电缆连接器
LBG1系列矿用隔爆型高压电缆连接器
采用优质无缝钢管制造，结构紧凑，互换性强，过载能力强，动、热稳定性好等特点。
1.2 主要用途及适用范围
LBG1系列矿用隔爆型高压电缆连接器（以下简称连接器）适用于煤矿井下采煤掘进巷道中联接6/10千伏电力电缆电路；可供UGSP监视屏蔽型电缆在移动变电站供电时接线之用，可以在电缆段上两端连接用，以便互相插接，也可将其一半专用防爆连接部位接到移动变电站上。
1.3 使用环境
1.3.1 海拔高度不超过1000米，周围环境温度-20℃～+40℃时。
1.3.2 周围空气相对湿度不大于95％（+25℃时）。
1.3.3 在有甲烷和煤尘爆炸性混合气体的矿井中。
1.3.4 在无强烈颠簸振动、无滴水及水浸入的环境中。
1.3.5 在无足以破坏金属和绝缘的腐蚀性气体及蒸气集中的地方。
1.4 型号组成及其代表意义
L B G 1 – □ / □

额定电压（V）
额定电流（A）
设计序号
高压
矿用隔爆型
连接器
1.5 产品执行标准
1.5.1　本系列产品符合MT/T947-2005《矿用隔爆型高压电缆连接器》标准中的要求。
1.5.2　符合GB3836-2000《爆炸性气体环境用电气设备》标准要求。
1.6 产品防爆型式
矿用隔爆型；防爆标志：ExdI。
二、 产品结构特征
2.1 总体结构由三部分组成
2.1.1 电缆固定引线装置，由压紧法兰盘、压板、垫圈、封环和无缝钢管（或钢板）焊接外壳及内外接地组成。
2.1.2 接线装置为无缝钢管制造的内腔及螺栓固定的绝缘件组成。
2.1.3 可动接触部分由装于绝缘件内的铜接线座、铜接线管（GT型外购件）、铜插座及接触杆组成；连接器在接触杆处分成各包有上述三部分的两段，接触杆为两段公用的连接装置；壳体外有铭牌，警告牌及防爆标志。
