JLSZW-6W、JLSZW-10W户外干式组合互感器—浙江中拓高压组合互感器

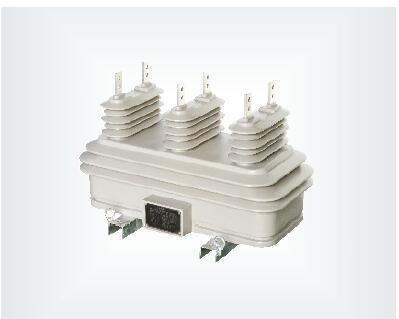

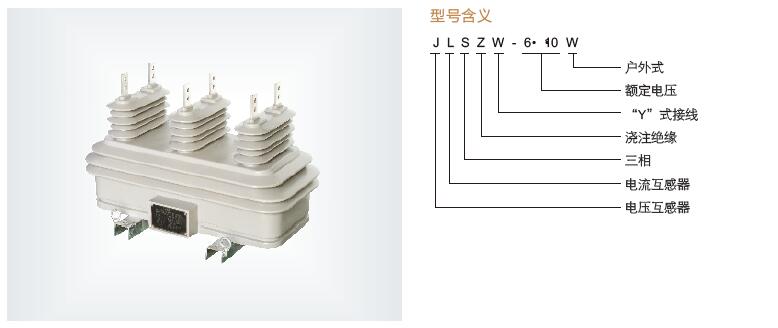

一、JLSZW-6W、JLSZW-10W户外干式组合互感器简介

JLSZW-6W、JLSZW-10W组合互感器(浇注 分体式 二元件)本型计量箱由电压、电流互感器组合而成。产品供交流50Hz，额定电压10kV以下三相线路中，供电压、电流和电能测量及继电器保护用，适用于城网，农网户外变电站，也可用于工业企业各种变压器配电所等。组合互感器配上有功、无功电度表称为高压电力计量箱。本产品可取代油浸式组合互感器（计量箱）。电压互感器由户内环氧树脂浇注结构，铁芯为外露式，用优质冷轧取向硅钢片叠装而成，在中心柱上装置一次及二次线圈。 电流互感器也由户内环氧树脂浇注结构，铁芯为封闭式，用优质冷轧取向硅钢片卷制而成。 二个电压互感器（PT）、二个电流互感器（CT）通过组合装在一个封闭的铁箱内，形成一体。高压电力计量箱，不配电度表称组合互感器，是有二只单相电压和电流互感器或三只单相电压和电流互感器组成，用环氧树脂作主绝缘，外侧电度表箱配装由一只有功电度表和一只无功电度表，是直接测量高压线路中有功无功电能的计量设备。适用于户外（也适用于户内）额定频率50、60HZ的三相交流：35KV、10KV、6KV、3KV系统网络上。具有精度高、重量轻、安装方便和防窃电等优点，深受广大供电部门欢迎。产品性能符合 GB17201-1997《组合互感器》的规定。型号有JLSZ-35、10、6、3，JLSZ1-35、10、6、3，本产品适用与10KV以及以下电路中。

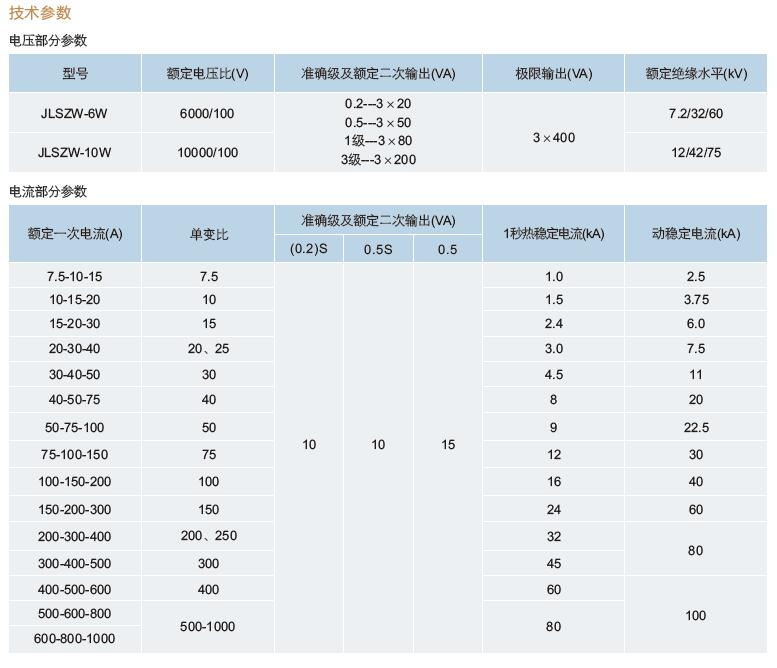

二、JLSZW-6W、JLSZW-10W户外干式组合互感器技术参数

1、额定电压：10kV、6kV；
2、准确等级：0.5和0.2级 0.5S和0.2S级；

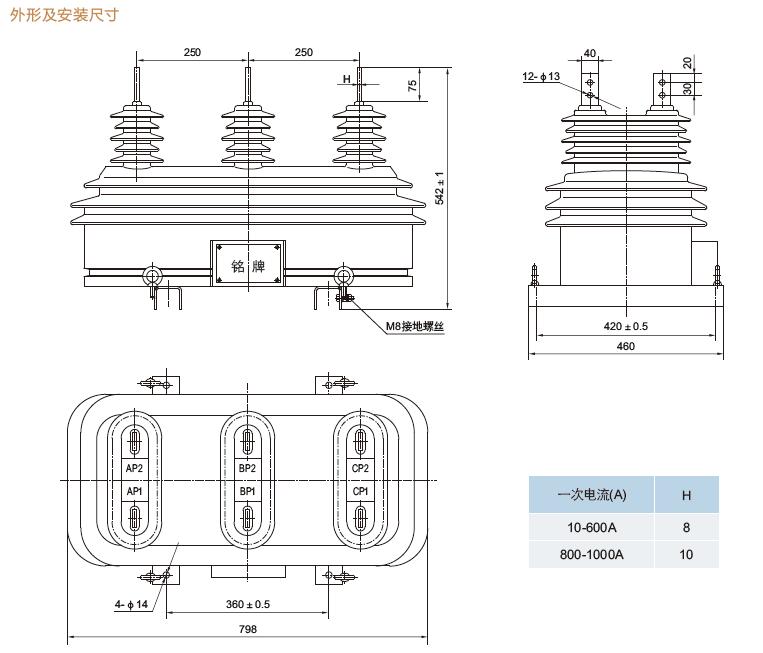

三、JLSZW-6W、JLSZW-10W户外干式组合互感器尺寸

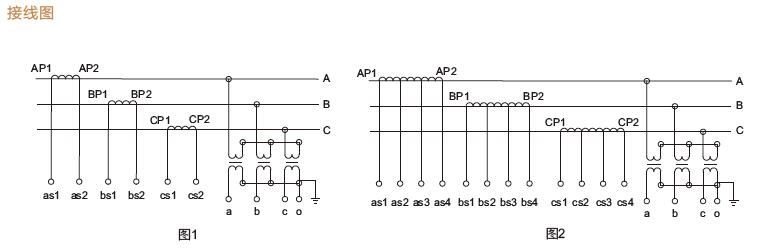

四、JLSZW-6W、JLSZW-10W户外干式组合互感器接线图

五、JLSZW-6W、JLSZW-10W户外干式组合互感器概述

组合互感器实际上就是电压互感器和电流互感器的组合，用于计量电业局收费用。表为电业局免费挂，可以是一个电压互感器和一个电流互感器的组合，用于测量单相功率；可以是两个电压互感器和两个电流互感器的组合，用于在三相三线制中按两瓦计法测量三相功率；也可以是三个电压互感器和三个电流互感器的组合，用于三相电测量。接变压器时，组合时互感器电压端子与变压器输出并联，变压器电流线穿过组合式互感器。组合式互感器在高压电网中一般其电能计量作用。组合式互感器与电压互感器及电流互感器一样，二次输出可以接负载，但是，负载一般不宜超过互感器标称的额定负荷。

JLSZW-6W、JLSZW-10W组合互感器（又称计量箱）由电压、电流互感器组合而成。产品供交流50HZ，额定电压10KV以下三相线路中，供电压、电流和电能测量及继电器保护用，适用于城网，农网户外变电站，也可用于工业企业各种变压器配电所等。组合互感器配上有功、无功电度表称为高压电力计量箱。本产品可取代油浸式组合互感器（计量箱）。

六、JLSZW-6W、JLSZW-10W户外干式组合互感器结构简介

电压互感器由户内环氧树脂浇注结构，铁芯为外铁式，用优质冷轧取向硅钢片叠装而成，在中心柱上装置一次及二次成形。

电流互感器也由户内环氧树脂浇注结构，铁芯为内铁式，用优质冷轧取向硅钢片叠装而成。二个电压、二个电流单元件通过组合装在一个封闭的铁箱内，形成一体。
