LZCT-10C套管式流互感器 环网柜/充气柜用电流互感器

一、LZCT-10C套管式电流互感器简介

LZCT-10C套管式电流互感器选用了磁导率较高的优质硅钢片作为导磁材料，具有较高的测量精度和较低的仪表保安系数。适用于电力系统配电线路、变压器以及用电设备的电流测量、计量和保护。用于微机保护(RTU、FTU)时，微机保护系统电流回路的输入阻抗小于50毫欧。

二、LZCT-10C套管式电流互感器结构形式

结构形式 ：该电流互感器的铁芯和二次绕组采用优质环氧树脂浇注在PVC环形外壳内，性能稳定，体积小，重量轻，无需维护。适合安装在环网开关柜内的进出线套管上，与开关箱体于一体，和谐美观。互感器分单变比和双变比两种结构形式。

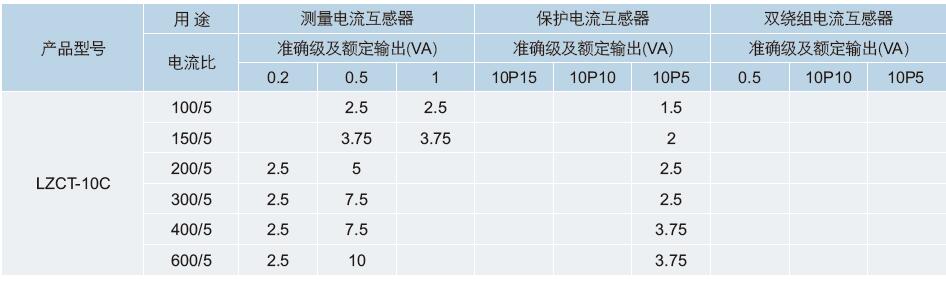

三、LZCT-10C套管式电流互感器变比参数

四、LZCT-10C套管式电流互感器尺寸

五、LZCT-10C套管式电流互感器技术参数

额定频率：50Hz或60Hz

负荷的功率因数：cosФ =0.8(1ag);

额定二次电流：5A或1A

仪表保安系数：FS≤10

符合标准:IEC185:1987,GBI208-2006,

DL/T：725-2000

允许在1.2倍额定电流下长期运行；

P2表示一次级性瑞，S1、S2 表示二次级性瑞；

P2和S2在同一瞬间具有同一级性（减级性）

六、LZCT-10C套管式电流互感器使用条件

坏境温度：-35℃ ~+55℃

海拨高度：≤3500m

大气条件：大气中无严重污秽

七、套管式电流互感器和母线式电流互感器区别

两者都是穿芯结构，构造上很相似。主要区别在于套管式不考虑绝缘问题，绝缘需要测量过程中处理。母线式本身就考虑了绝缘问题。例如：采用套管式互感器测量时，不能直接将裸露的载流导体直接穿过互感器，而是应该采用必要的绝缘材料包住载流导体。而母线式可以直接将裸露的载流导体如铜排等直接穿过互感器。对于有足够绝缘强度的电缆而言，两者都可以使用。

八、套管式电流互感器厂家——浙江中拓高压电器有限公司

浙江中拓高压电器有限公司是一家主要从事研发、生产销售110kV及以下户内外高低压互感器，铁芯、绝缘件的专业厂家。公司的10-35kV户内外互感器，销遍全国各地，远销海外多个国家和地区，深受广大用户信赖和好评，10kV真空断路器用互感器已成为国内柱上开关生产企业最优选择合作单位。2007年自主研发的主推产品LZW32-10(12)型户外保护用电流互感器，是目前国内同类型配套互感器主要生产商。浙江中拓高压网址：http://www.zhtuo.com/，联系电话：13868715829，商务QQ：40378900，欢迎来电咨询定制。
