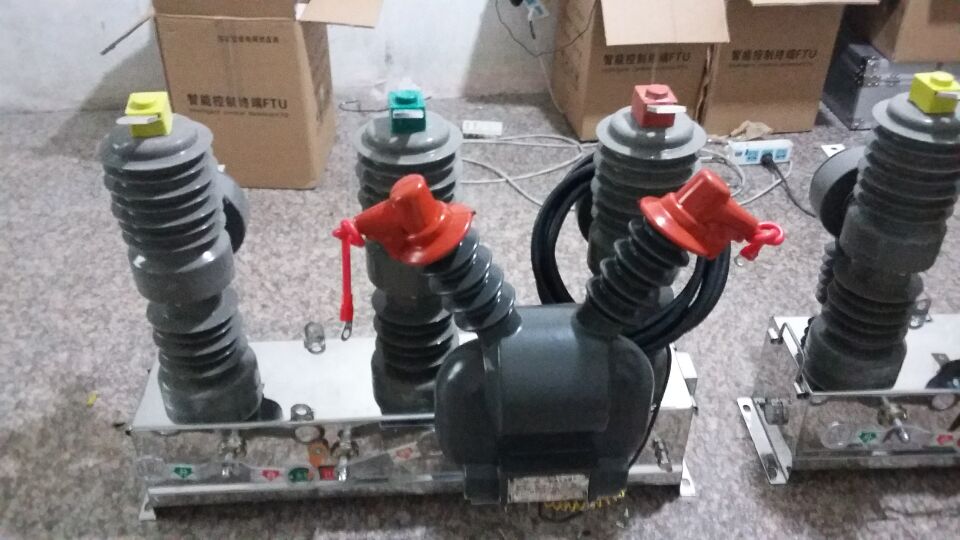

龚氏ZW32户外永磁式真空断路器
ZW32M-12G/T630-12.5
ZW32M-12/630-20
ZW32M-12/T630-12.5
ZW32M-12/T630-20
ZW32M-12G/630-12.5
ZW32M-12G/630-20

ZW32M-12G/T630-20

ZW32M-12型户外永磁真空断路器采用真空灭弧原理、永磁操动机构，集成微处理技术、现代网络通讯技术
和新型开关制造材料于一体。额定电压为12kV，50Hz三相交流的户外配电设备。该产品广泛适用于城市电
网中作为分断或联络开关，或用于农网配电系统户外变电站出线开关，可有效完成分、合负荷电流和短路
电流。
1、概述
户外真空永磁断路器主要由集成固封极柱、电流互感器、永磁操动机构组成。断路器为小型化设计，永磁
操动机构通过箱体固定。该结构简洁明快，设计精度高，安装极为方便，且现场安装时无需调整即可满足
真空灭弧室开距和超程要求。外壳采用不锈钢箱体或经达克罗防锈处理的钢板箱体，美观大方。同时配有
手动分闸装置，隔离开关和电流互感器可供用户选择，充分满足用户的不同需要。户外真空永磁断路器采
用先进的永磁操动机构。此机构利用一种稳态的磁路系统，使用激磁线圈驱动铁芯到相应的极限位置，并
利用高性能永磁体所提供的磁场能量，使之保持在极限位置。激发其中一个激磁线圈使之产生大于剩余保
持力的驱动力，即可使永磁机构的动铁芯动作。永磁操动机构省去了传统机构易损的储能、锁扣等机械装
置，简化了结构，其零件数量较传统机构减少了70%以上，不仅简化了装配，而且大大提高了机构的可靠
性和寿命，同时由于采用了电容作为操作电源，避免了辅助电源波动对机构动作特性的影响，性能优越的
操动机构可长期频繁操作，机构本身寿命可长达10万次，并真正做到永久性免维护。 断路器开关位置的
检测采用了电子器件而没有物理接触，可靠性高，便得因操动机构引起的开关故障的概率大大降低。操动
机构的控制由配套的智能控制单元完成，可就地任分、合操作，也可通过通讯接口进行遥控，断路器的其
他信息也可通过通讯接口传输到所需处，通讯的通道可以为无线电、载波、有线通道、光纤通道等。智能
控制单元安装于柱上断路器的下方，断路器与智能控制单元之间在控制电缆连接。智能控制单元的电源为
AC/DC200V，可以由变电站的电源系统提供，或由市电提供，或在开关的电源侧加装电压互感器（PT）来
取得电源。智能控制单元中配备有蓄电池，在正常工作中智能控制单元中的蓄电池处于浮充电状态，在外
界电源失去时，由蓄电池供电，完成对断路器的控制，可保证断路器完成一个“分-0.3S-合分-T1-合分-
T2-合分”的操作循环。断路器操动机构中设有手动分闸把手，作为控制系统或电源故障时分闸操作之用
。
