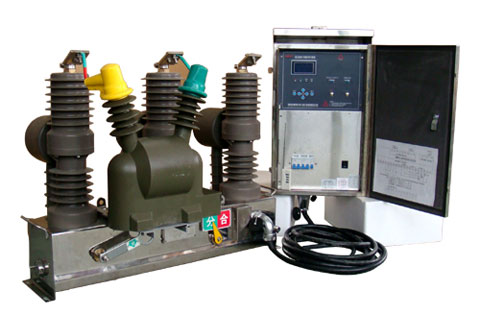

供应10KV看门狗型真空断路器ZW32-12F/630A户外高压真空断路器（以下简称断路器）为额定电压12KV，三相交流50HZ的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。

☆引用标准

1、海拔高度不超过2000米；

2、周围空气温度：-45℃~+65℃；日温差：日变化25℃；

3、风速不大于35m/s；

4、无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。

Z  W  32A - 12  / T  630 - 20

|  |   |     |    |   |     |

|  |   |     |    |   |     |_____ 额定短路开断电流（KA)

|  |   |     |    |   |___________ 额定电流（A）

|  |   |     |    |_______________ 配用弹簧操作机构

|  |   |     |____________________ 额定电压（KV）

|  |   |__________________________ 设计序号

|  |______________________________ 使用条件

|_________________________________ 弧介质（真空）

使用环境条件

  断路器符合《GB/T11022高压开关及其控制设备标准的公用技术条件》、《GB1984-89交流断路器》《GB1985-89交流高压隔离开关盒接地开关》和DL404、IEC56等标准的有关要求。

结构特点
1、该断路器由三相支柱、机构箱组成，结构简单明了，三相支柱及电流互感器采用户外环氧树固体或硅橡胶绝缘，具有耐高低温、耐紫外线、耐老化等优点；采用小型化弹簧操动机构，分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力耗损，分合传动件少，可靠性高；电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。
2、装有真空来弧室的高压真空断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻(<100kg)和使用寿命长等特点。
3、断路器采用全封闭结构，密封性能好，有防潮、放凝露性能，适应于高温潮湿地区使用。
4、操作机构新颖、简单、动作可靠、体积小、机械寿命可达1万次。
6、断路器的安装方式可采用单杆或双杆座装方式。

☆主要数据参数

序号 项目 单位 数值
1 额定电压 KV 12
2 额定频率 HZ 50
3             额定电流 A 400/630
4 额定短路开断电流 KA                     16/20
5 额定峰值耐受电流 KA 40/50
6 额定短时耐受电流(4s) KA 16/20
7 额定短路关合电流(峰值) KA 40/50
8 机械寿命 次 10000
9 额定电流开断次数 次 10000
10 额定短路开断电流开断次数 次 30
11 1min工频耐压(湿)(干)相间、对地/断口 KV 34/42/49
12 雷电冲击耐受电压(峰值)相对、对地/断口 KV 75/85
13 二次回路1min工频耐压 KV
