带反馈的步进电机

    步进电机作为一个执行部件本身不具备反馈功能，一旦电机没按照指令行程就无法被发现，从而，在使用过程中我们往往需要对其进行监测、修正，实现所谓的闭环。当前比较流行的做法是在电机上加编码器或在步进驱动器里面植入检测程序。

   传统的带反馈步进电机系统由上位机发出指令，然后通过闭环驱动器到达马达，编码器将收集的数据通过驱动器反馈到上位机，以此来得到矫正。如图所示：

这种方式有点劣势在于需要外安装编码器及对应的配线，在使用上显得臃大繁杂，进而我们逐渐进入到在驱动器里嵌入相应程序，如下：

 EPD智能步进电机驱动器使用的是反电动势检测技术，达到开环检测马达丢步，解决上位机发出脉冲而马达未响应的问题，实现开环丢步报警，脉冲输入检测的功用。这种带反馈的步进电机就顺利完成，不仅美观更节省因查找问题而产生的时间成本。

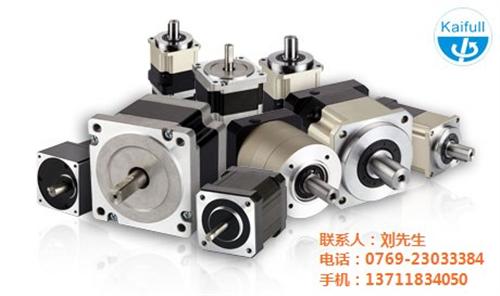

凯福步进电机——多个步距角，任君选择！

步进电机的步距角取决于负载精度的要求，将负载的分辨率（当量）换算到电机轴上，每个当量电机应走多少角度。电机的步距角应等于或者小于该角度。

凯福步进电机选用目前市面上应用广泛的步距角供君选择：0.36度/0.72度（五相电机）、0.9度/1.8度（二、四相电机）、1.5度/3度（三相电机）等等。欢迎咨询订购！

步进电机定位不准的原因

步进电机定位不准一般由以下几方面原因引起：

1、 改变方向时丢脉冲，表现为往任何一个方向都准，但一改变方向就累计偏差，并且次 数越多偏得越多；

2、 初速度太高，加速度太大，引起有时丢步；

 3、 在用同步带的场合软件补偿太多或太少；

 4、 马达力量不够；

 5、 控制器受干扰引起误动作；

6、 驱动器受干扰引起；

7、 软件缺陷；

 针对以上步进电机定位不准问题分析如下：

 1、一般的步进驱动器对方向和脉冲信号都有一定的要求，如：方向信号在首脉冲上升 沿或下降沿（不同的驱动器要求不一样）到来前数微秒被确定，否则会有一个脉冲所运转的角度与实际需要的转向相反，最后故障现象表现为越走越偏，细分越小越明显，解决办法主要用软件改变发脉冲的逻辑或加延时。

2、由于步进电机特点决定初速度不能太高，尤其带的负载惯量较大情况下,建议初速度 在1r/s以下，这样冲击较小，同样加速度太大对系统冲击也大，容易过冲，导致定位不

3、根据实际情况调整被偿参数值，（因为同步带弹性形变较大，所以改变方向时需加一定的补偿）。

 4、适当地增大马达电流，提高驱动器电压（注意选配驱动器）选扭矩大一些的马达。

 5、系统的干扰引起控制器或驱动器的误动作，我们只能想办法找出干扰源，降低其干扰能力（如屏蔽，加大间隔距离等），切断传播途径，提高自身抗干扰能力，常见措施：

A、用双纹屏蔽线代替普通导线，系统中信号线与大电流或大电压变化导线分开布线，降低电磁干扰能力。

B、用电源滤波器把来自电网的干扰波滤掉，在条件许可下各大用电设备的输入端加电源滤波器，降低系统内各设备之间的干扰。

C、设备之间用光电隔离器件进行信号传送，在条件许可下，脉冲和方向信号用差分方式加光电隔离进行信号传送。在感性负载（如电磁继电器、电磁阀）两端加阻容吸收或快速泄放电路，感性负载在开头瞬间能产生10~100倍的尖峰电压，如果工作频率在20KHZ以上。

6、软件做一些容错处理，把干扰带来影响消除。
