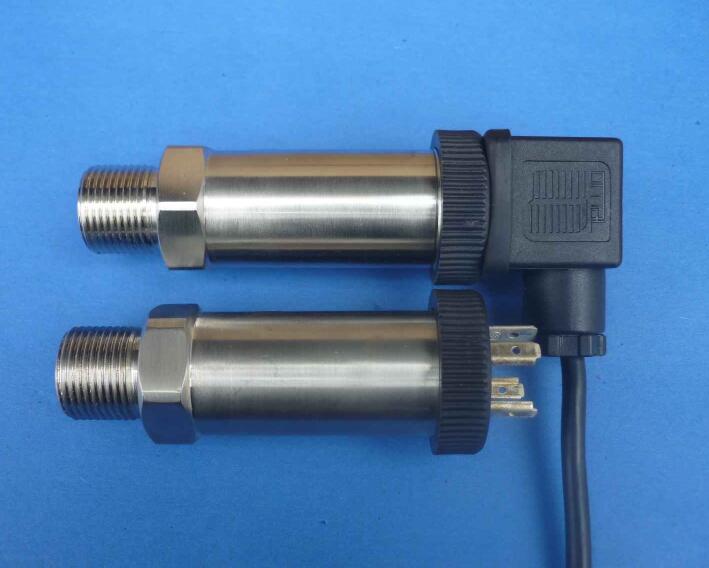

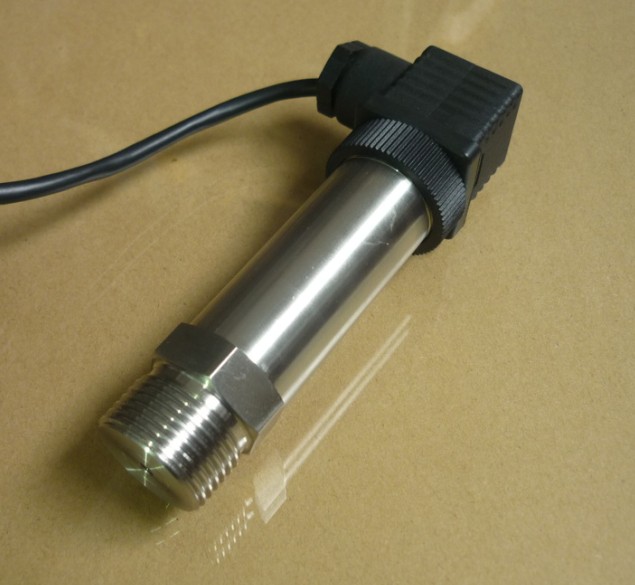

恒压供水系统应变式气压传感器 结构

广东顺德拓朴电子仪器有限公司

联系人：卢生

电话：18900863048（微信）

座机：0757-22204109

QQ：1289898824

• 在了解压阻式力传感器时，我们首先认识一下电阻应变片这种元件。电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变传感器的主要组成部分之一。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。

产品概述及特点：
   A、采用进口感压芯片；
   B、先进的制造工艺，具有零点、满量程补偿，温度补偿；
   C、高精度和高稳定性放大集成电路；
   D、全封焊结构、抗冲击、耐疲劳、可靠性高；
   E、输出信号多样化（通用的模拟量输出、数字RS485/RS232输出、GPRS无线传输）；
   F、结构小，外径最小可达26mm；
   G、介质温度可达800度，连接方式螺纹、法兰、快速接口、毛细管等；
   H、可直接配套就地显示表头（输出为4～20mA二线制）
产品应用：
   A、液压及气动控制系统；
   B、石化、环保、空气压缩；
   C、楼宇自动化、恒压供水系统；
   D、工业过程检测与控制；实验室压力校验
   F、电站运行巡检、机车制动系统；
   E、城市管网、油田管道、大小型水电站的压力网络组态采集（输出为数字RS485或无线GPRS方式）
产品主要参数：
   被测介质： 气体、液体及蒸气（弱腐蚀性）
   量    程： -100KPa～0-0.6Mpa～60 Mpa～800 Mpa间任意可选
   输    出： 模拟量输出：2.0mV/V、3.3mV/V、100mV/V（四线制）
              模拟量输出：4～20mA（二线制/三线制）、0～5VDC、0～10VDC、0.5～4.5VDC（三线制）
              数字量输出：RS485、RS232、无线短距离（视距2000米）网络传输、GPRS无线传输
   综合精度： ±0.1%FS（量程60MPa以上）、±0.25%FS、±0.5%FS
   供    电： 传感器10VDC（5～12VDC）、变送器24VDC（12～36VDC）                         电流供电范围9-36VDC  电压供电范围15-36VDC
   绝缘电阻： ≥1000 MΩ/100VDC
   负载电阻： 电流输出型：最大800Ω、电压输出型：大于50KΩ
   介质温度： -20～85℃、-20～200℃、-20～400℃、-20～600℃、-20～800℃（可选）
   环境温度： -20～85℃
   储存温度： -40～90℃
   相对湿度： 0～95% RH
   密封等级： IP65/IP68
   过载能力： 150%FS
   响应时间： ≤10mS
   稳 定 性： ≤±0.15%FS/年
   振动影响： ≤±0.15%FS/年（机械振动频率20Hz～1000Hz）
   电气连接： 航空插头、紧线接头、防水接头、赫丝曼接头（国际标准）等；标准配线3米
   压力连接： 1/4NPT、G1/2、M14X1.5、M20X1.5、M24X1.5等，其它螺纹可依据客户要求设计
   连接螺纹材料： 304/316L不锈钢
选型说明：
   TOP503-1M-mA-C-M20
   量程：0～1MPa；输出：4～20mA；精度：0.5%FS；安装螺纹：M20X1.5
   TOP503HS-60M-10-B-G1/2-200℃
   量程：0～60MPa；输出：0-10V；精度：0.25%FS；安装螺纹：G1/2；温度：-20～200℃；TOP503HS(高温数显型）

   其它要求需文字形式说明，如输出RS485采用Modbus-RTU协议等
