传感器的接线方法

传感器的接线一向是客户采购过程咨询得最多的问题之一，很多客户都不知道传感器如何连线，其实各种传感器的接线方式基本都是一样的，压力传感器一般有两线制、三线制、四线制，有的还有五线制的。
压力传感器两线制比较简单，一般客户都知道怎么接线，一根线连接电源正极，另一个线也就是信号线经过仪器连接到电源负极，这种是最简单的，压力传感器三线制是在两线制基础上加了一个线，这根线直接连接到电源的负极，较两线制麻烦一点。四线制压力传感器肯定是两个电源输入端，另外两个是信号输出端。四线制的多半是电压输出而不是4~20mA输出，4~20mA的叫压力变送器，多数做成两线制的。压力传感器的信号输出有些是没有经过放大的，满量程输出只有几十毫伏，而有些压力传感器在内部有放大电路，满量程输出为0~2V。至于怎么接到显示仪表，要看仪表的量程是多大，如果有和输出信号相适应的档位，就可以直接测量，否则要加信号调整电路。五线制压力传感器与四线制相差不大，市面上五线制的传感器也比较少。[2]

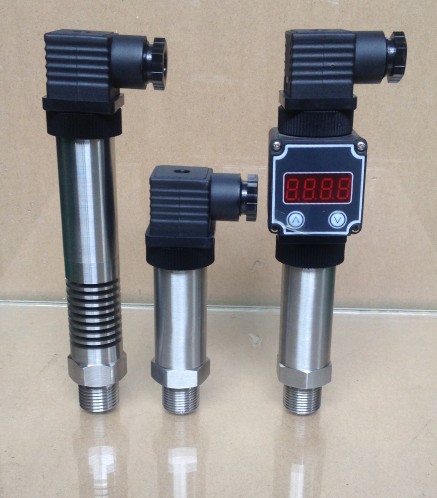

• 产品概述及特点：
     A、采用进口感压芯片；
     B、先进的制造工艺，具有零点、满量程补偿，温度补偿；
     C、高精度和高稳定性放大集成电路；
     D、全封焊结构、抗冲击、耐疲劳、可靠性高；
     E、输出信号多样化（通用的模拟量输出、数字RS485/RS232输出、GPRS无线传输）；
     F、结构小，外径最小可达26mm；
     G、介质温度可达350度，连接方式螺纹、法兰、快速接口、毛细管等；
  产品应用：
     A、液压及气动控制系统；
     B、石化、环保、空气压缩；
     C、楼宇自动化、恒压供水系统；
     D、工业过程检测与控制；实验室压力校验
     F、电站运行巡检、机车制动系统；
     E、城市管网、油田管道、大小型水电站的压力网络组态采集（输出为数字RS485或无线GPRS方式）
  产品主要参数：
     被测介质： 气体、液体及蒸气（弱腐蚀性）
     压力类型： 表压
     量    程： -100KPa～0-0.6Mpa～60 Mpa～100 Mpa间任意可选
     输    出： 模拟量输出：2.0mV/V（四线制）
                模拟量输出：3.3mV/V（四线制）
                模拟量输出：4～20mA（二线制/三线制）、0～5VDC、0～10VDC、0.5～4.5VDC（三线制）
                数字量输出：RS485、RS232、无线短距离（视距2000米）网络传输、GPRS无线传输
     综合精度： ±0.1%FS（量程60MPa以上）、±0.25%FS、±0.5%FS
     供    电： 传感器10VDC（5～12VDC）、变送器24VDC（12～36VDC）
     绝缘电阻： ≥1000 MΩ/100VDC
     负载电阻: 电流输出型：最大800Ω
               电压输出型：大于50KΩ
     介质温度： -20～85℃、-20～200℃、-20～400℃、-20～600℃、-20～800℃（可选）
     环境温度：-20～85℃
     储存温度：-40～90℃
     相对湿度： 0～95% RH
     密封等级：IP65/IP68
     过载能力： 150%FS
     响应时间：≤10mS
     稳 定 性：≤±0.15%FS/年
     振动影响：≤±0.15%FS/年（机械振动频率20Hz～1000Hz）
     电气连接：四芯或五芯航空接插件；标准配线3米
     压力连接：M20×1.5，其它螺纹可依据客户要求设计
     连接螺纹材料：304/316L不锈钢


正确安装
通常高温熔体压力传感器的损坏都是由于其安装位置不恰当而引起的，如果将传感器强行安装在过小的孔或形状不规则的孔中，就有可能造成传感器的震动膜受到冲击而损坏，选择合适的工具加工安装孔，有利于控制安装孔的尺寸，另外，合适的安装扭矩有利于形成良好的密封，但是如果安装扭矩过高就容易引起高温熔体压力传感器的滑脱，为防止这种现象发生，通常在传感器安装之前在其螺纹部分上涂抹防脱化合物。
1. 压力传感器正确安装方法：
(1) 通过适当的仪表， 在普通大气压和标准温度条件下，核实压力传感器的频率反应值。
(2) 核实压力传感器的编码与相应的频率反应信号的正确性。
2. 确定具体安装位置
为了确定压力传感器的编号和具体安装位置， 需按充气网的各个充气段来考虑。
(1) 压力传感器必须沿着线缆进行安装， 最好安装在线缆接头处。
(2) 每条线缆装设压力传感器不少于4个， 靠近电话局的两个压力传感器， 相距不应大干200m。
(3) 每条线缆的始端和末端分别安装1个。
(4) 每条线缆的分支点应装1个， 如果两个分支点相距较近(小于100 m)，可只装1个。
(5) 线缆敷设方式(架空、地下)改变处应装1个
(6) 对无分支的线缆， 因垒线的线缆程式一致， 压力传感器的安装隔距不大干500m， 并使其总数不少于4个。
(7) 为了便于确定压力传感器故障点， 除在起点安装压力传感器外，距起点150~200m处，还要另外安装1个当然在设计中， 一定要考虑经济与技术的因素， 在不需要安装压力传感器的地方，则应不必安装。
