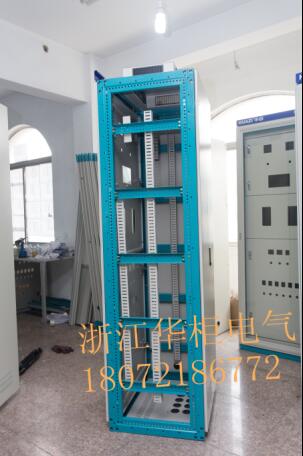

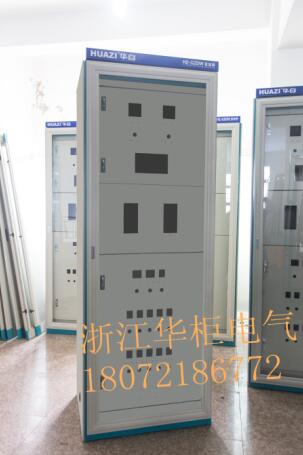

交直流防雷配电柜主要是二次汇流，将n个一级汇流箱的输出汇流接线成m路输出，该配电柜含每路输出断路器、防雷器，每路输出配有配置可显示直流电压、电流和功率，并具有RS485通信的智能仪表装置。柜体采用组合式结构，配备通用规格的横、竖条状型材，可灵活根据元件的形状进行合理布置。柜体两侧上下均可设透气孔，顶部可带有抽气排风闪。柜门用转轴式活动门销与横架相连，安装、拆卸方便。 该装置内部布置简洁明了，布线整齐合理。可靠性高，维护简单。户内落地式安装，能适应各种室内环境。除了标准材质和尺寸外，可按用户要求定制。

技术特点 ：简化系统布线、操作简单、维护方便、提高系统可靠性、安全性 、选用国外高品质器件 、可根据客户需求定制；

电气参数：

额定工作电压 100-1000Vdc

额定绝缘电压 1500Vdc

额定冲击耐受电压 8kV

额定最大输出电流 1000A

仪表工作电源 220Vac

环境温度 -10～+60℃

环境湿度 0～99％

通信接口 RS485

机柜防护等级

IP30、IP40

外形尺寸 ：

宽（多种可选） 600mm、800mm、1000mm、1200mm

高（多种可选） 1200mm、2160mm、2260mm

深（多种可选） 600mm、800mm、1000mm

材质 ：

1.5，2.0mm冷扎钢板

安装方式

直接落地式，固定架落地式

重量

50～100kg
