品牌：西门子
价格：1.00 元/台
供应地：上海上海市
产品型号：6ES7972-0BB41-0XA0

西门子PLC连接器    西门子连接器     西门子PLC总线连接器     西门子PLC总线连接器



我公司优势产品如下：

1.触摸屏系列，《规格有》0P,TP,KP,MP,TD,KTP《尺寸15寸《12寸《10寸《8寸《7寸《5.7寸《4.5寸《4寸《3寸

2.西门子PLC《CPU》《数字量模块》《模拟量模块》《功能模块》《通讯模块》

3.西门子变频器《MM440》《MM430》《MM420》

4.西门子伺服数控系统《840D系统》《820D系统》《808D》《802S》

5，PLC备件《DP电缆》《DP接头》《内存卡》《连接器》《通讯网卡》《CP卡》


上海都乾自动化设备有限公司

联系人 ：颜欣（ 销售经理 ）

电话（Tel）：021-61992862

传真（Fax）：021-37653298

商务（ Q Q ）：283173607

24小时销售技术服务热线 ：18202138071

邮箱（Email）：283173607@qq.com

地址（Add）：上海市松江区乐都西路1455弄96号302


产品订货号

总线连接器 5.8以上
6GK1 905-6AA00 快速剥线工具
6ES7 972-0BA50-0XA0 快速连线网络接头（不带编程口）升级为6ES7972-0BA52-0XA0
6ES7 972-0BB50-0XA0 快速连线网络接头（带编程口）升级为6ES7972-0BB52-0XA0
6ES7 972-0BA12-0XA0 90度网络接头（不带编程口）
6ES7 972-0BB12-0XA0 90度网络接头（带编程口）
6ES7 972-0BA41-0XA0 35度网络接头（不带编程口）升级为：6ES7972-0BA42-0XA0
6ES7 972-0BB41-0XA0 35度网络接头（带编程口）升级为：6ES7972-0BB42-0XA0
6GK1 500-0EA02 无角度网络接头（不带编程口）
6GK1 500-0FC00 无角度快速连线网络接头（不带编程口）

西门子接头简介

  • 用于将 PROFIBUS 节点连接到 PROFIBUS 总线电缆
  • 安装方便
  • FastConnect 插头采用绝缘刺破连接技术，可确保极短的组装时间
  • 集成端接电阻 (6ES7 972-0BA30-0XA0 中不具有)
  • 通过带 Sub-D 接口的连接器可以连接编程器，无需额外安装网络节点

用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆。

西门子接头概述

提供有各种类型的总线连接器，可优化用于连接的设备：

  • 总线连接器具有轴向电缆引出线（180°），可用于如 PC 和 SIMATIC HMI OP，传输速率高达 12 Mbit/s，带集成的总线端接电阻
  • 带垂直电缆引出线的总线连接器（90°）；

这种接头采用垂直电缆引出线（有或没有编程器接口），数据传输速率高达 12 Mbit/s，带集成的终端电阻。传输速率为 3、6 或12 Mbit/s 时，在带编程器接口的总线接头和编程器之间，需要使用 SIMATIC S5/S7 连接电缆。

  • 有 30°电缆引出线的总线接头（经济型），无编程器接口，数据传输速率最大为 1.5 Mbit/s，无集成的总线端接电阻。
  • PROFIBUS 快速连接 RS485 总线接头（90°或 180°电缆引出线），传输速率最大为 12Mbit/s，采用绝缘刺破技术可实现快速简单安装（用于硬线和软线）。

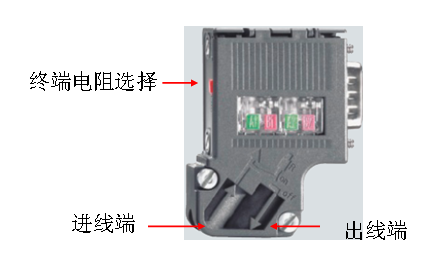

西门子接头特性

总线连接器可直接插入到 PROFIBUS 站或 PROFIBUS 网络组件的 PROFIBUS 接口（9 针 Sub-D 接口）中。

可使用 4 个端子在插头中连接进入和离开的 PROFIBUS 电缆。

通过从外部清晰可见的便于接触的开关，可以连接总线连接器中集成的总线端接器（不适用于 6ES7 972-0BA30-0XA0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能）。

必须在 PROFIBUS 网段的两端进行这种连接。

S7-300 可以实现空间节省和模块式组态。除了模块，只需要一条 DIN 安装轨用于固定模块并把它们旋转到位。
这样就实现了坚固而且具有 EMC 兼容性的设计。
随用随建式的背板总线可以通过简单的插入附加的模块和总线连接器进行扩展。S7-300 系列丰富的产品既可以用于集中扩展，也可用于构建带有 ET 200M 的分布式结构；因此实现了经济高效的备件控制。

扩展选件

如果自动化任务需要超过 8 个模块，S7-300 的中央控制器 （CC） 可以使用扩展装置 （EU） 扩展。中心架上最多可以有 32 个模块，每个扩展装置上最多 8 个。接口模块 （IM） 可以同时处理各个机架之间的通讯。如果工厂覆盖范围很宽，CC/EU 还可以相互间隔较长距离安装（最长 10m）。

在单层结构中，这可以实现 256 个 I/O 的最大组态，在多层结构中最多可以达到 1024 个 I/O。在带有 PROFIBUS DP 的分布式组态中，可以有 65536 个 I/O 连接（最多 125 个站点，如通过 IM153 连接的 ET200M）。插槽可自由编址，因此无需插槽规则。

S7-300 模块种类丰富，还可以用在分布式自动化解决方案中。
与 S7-300 具有相同结构的 ET 200M I/O 系统通过接口模块不仅可以连接到 PROFIBUS 上还可以连接到 PROFINET 上。
