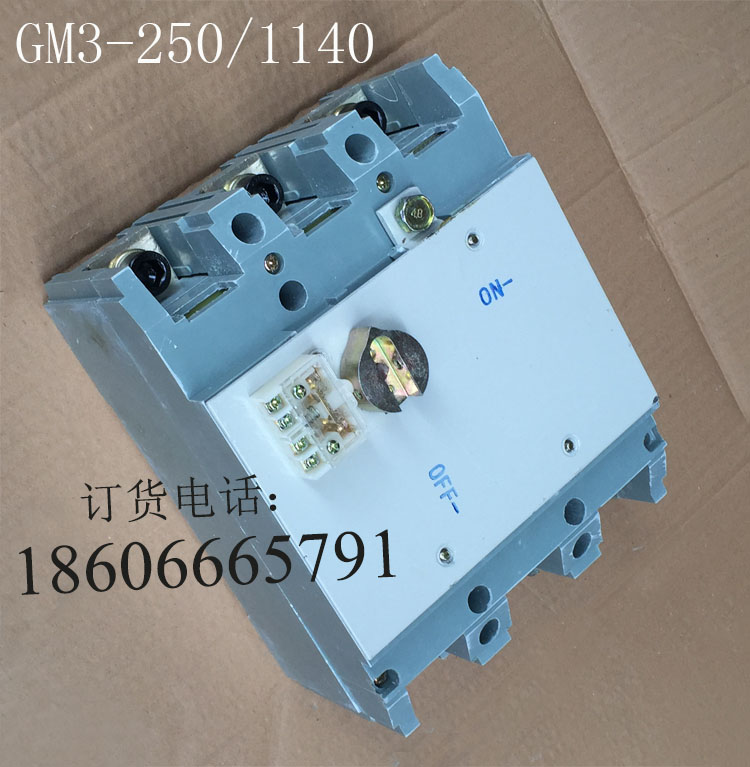

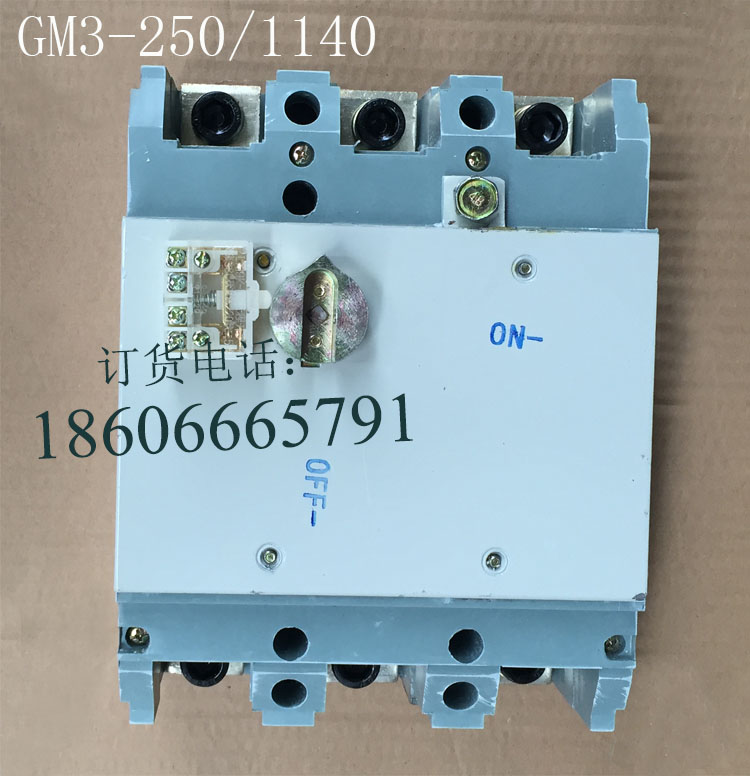

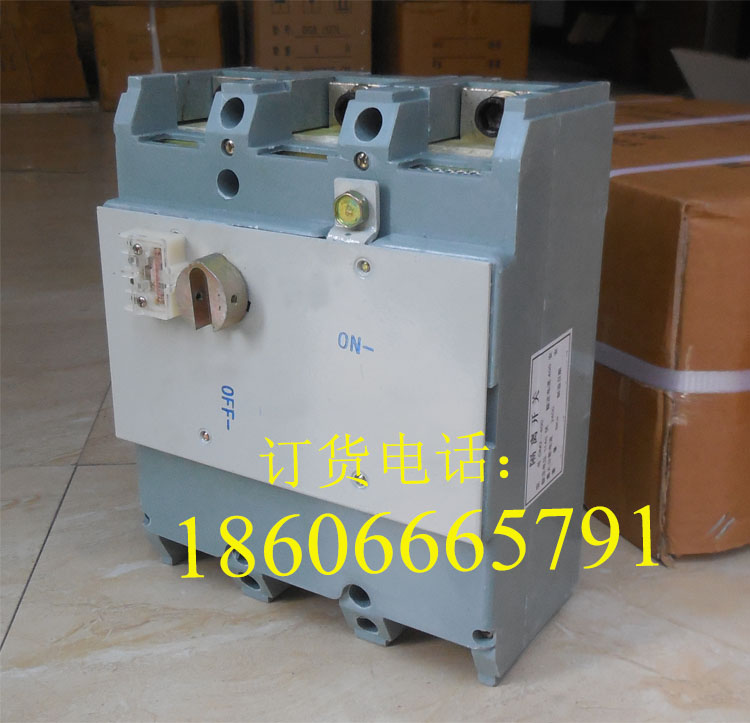

GM3-250/1140隔离开关

一用途：
GM3-250型隔离开关为采煤机的负荷开关（以下简称开关），适用于交流50HZ，额定电压660V及1140V，额定电流250A的电路中作为无负载合闸和无负载切断采煤机电动机之用，当采煤机出现堵转或其他紧急事故状态时能带负载切断采煤机电动机电源。

开关的正常工作条件：
1、海拔不高于1000米；
2、周围介质温度≤40度，不低于-20度。
3、空气中相对湿度≤95%（±25度）；
4、安装场所无爆炸危险的介质，无腐蚀性气体的环境，无剧烈的频繁震动。
5、开关主要适用于8小时工作制，允许操作频率为30次/小时。
6、250A重量（Kg）：6.4

开关的型号及含义：
G:隔离开关
M：采煤机
3：设计序号
250：额定电流（安）

开关为装置式塑壳开关，三极、单断点、手动操作。开关的上盖中设置着曲柄滑块机构，与开关中的手把相啮合，使合闸和分闸时手把的上下拨动变成左右转动，合闸和分闸力矩不大于3公斤/米。在外壳端盖上设有ON,OFF-标记及接地螺块标记，能可靠地指示合闸及分断位置接地位置。
主要技术数据：

额定电压 （V）	额定电流 （A）	极限分断电流 （A）COSΦ=0.35	动稳定电流（A）峰值	热动稳定电流（A）有效值	重量 （KG）	外形尺寸 （mm）
1140/660	250	1500	5000	2000	6.4	220*170*120

使用注意事项：
1、开关的端盖上配置着LX-19联锁开关，为用户提供超前断电控制接点。
2、开关与采煤机配套用时，在采煤机操作手把和开关上应加装一个连接头。
3、开关与DY-150采煤配套使用时，应配制一套专用传动装置由本厂在提供用户在订货时需注明。
4、开关在正常使用时，应不带电台闸和不带电分闸，只有在紧急事故状态时才带电分闸。
5、开关在经受三次规定的动稳电流后应进行检修；在分断规定的三次事故电流后应进行检修，若灭弧室和主触头烧损严重时应更换后才能继续使用。
6、开关的机械寿命在频率操作时不低于200次，在操作频率为30次/时时不低于5000次；为了确保空气间隙用户重新配制的进出线排紧固螺丝不应超过出线排螺母高度。
