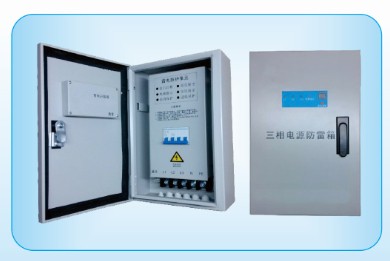

电源防雷箱

本产品属于三相并联型SPD，是一种模块式箱式电涌保护器，用于将电源系统接入防雷等电位系统中，防止低压设备受到过压干扰甚至直击雷破坏。
       防雷适用区域：LPZOA与LPZ2交界处电源线路的雷电电涌保护。箱体采用优质钢材制作，阻燃，防腐。模块代设计，方便测试和更换，带负载过流，失效分离装置，显示正常/故障工作状态及过电压自动计数，提供可靠的保护，双重的热脱扣装置，可采用冗余并联方式。广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券、住宅等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备，作为电源防雷第一级保护。

产品型号          LM-380-120KA   LM-380-100KA      LM-380-80KA
标称工作电压Un                     380V/50HZ
最大持续工作电压Uc                 385V
标称放电电流(8/20us)In   60KA      50KA          40KA
最大放电电流(8/20us)Imax 120KA      100KA         80KA
电压保护水平(In)Up(KV)      ≤3.0KV         ≤2.8KV         ≤2.5KV
响应时间tA ≤25ns
断路装置                      空开C36
雷电计数                  LM-2（0-99位）
安装接线方式/规格            并联多股线25㎜2

产品安装
1.SPD应用于主配电系统380V电源雷电防护，并联安装在建筑物总配电柜或配电箱的电源进线端，可采用凯文连接方式。安装前必须切断电源，严禁带电操作。防雷箱可悬挂在墙上或水平位置。
2.安装时请根据安装示意图，其中L1.L2.L3为相线，N为零线，PE为地线，切勿接错。安装完成后，合上自动断路器开关，检查工作状态是否正常。
3.防雷箱使用期间，应定期检测并查看指示状态：指示灯呈绿色，防雷箱正常工作，指示灯呈红色，防雷箱出现故障，应及时维修或更换
4.产品适用于TT. TN-S. TN-C. IT等供电系统。
5.所有接线必须牢固及可靠电气联接。
6.防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于10Ω。
