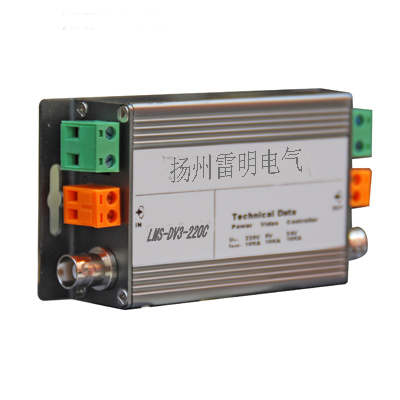

LM--DV3/220型三合一监控专用防雷器

功能与特点：
    LM--DV3/220型三合一监控专用防雷器用于保护对电磁干扰敏感的监控系统，使其免受雷电过电压和感应过电压、静电放电等所造成的损坏。适用于摄像机电源、云台控制信号、视频信号一体化综合保护。
其主要特点是：
?采用多级保护电路，残压水平低，防护效果好
?核心部件选用国际名牌产品，性能优异
?通流容量大，响应速度快
?性能稳定、工作可靠
?使用方便、无须维护

系列三合一综合防雷器适用于监控等系统的电源、控制信号、 BNC视频信号及以太网的防雷保护，具有较低的限制电压，快速响应等特点， 可减轻和防护来自电源线和控制线的感应雷击或其它浪涌过电压对被保护设 备带来的危害。广泛应用于安防监控、电信全球眼、数据机房等领域。
产品符合标准：IEC61643-1、IEC61643-21、GB18802.1、GB18802.21


品牌/型号：扬州雷明/LM-1-DV/220/24/12
标称放电电流：5KA
响应时间：小于25n（s）
最大操作电压：220V
最大放电电流：10KA
温度范围：-40°——80°
三合一视频监控防雷器（AC220V/DC24V/DC12V)
一、适用范围：
LM-1系列交/直流监控系统防雷器主要用于电源和信号系统的全方位保护，是一体化多功能电涌保护器。适用于对摄像机的电源、视频、音频、云台控制线路实施浪涌保护，它具有通流量大，限制电压低，响应速度快，安装方便等特点，可充分保护最新技术的监控设备。
二、安装应用：
1、本产品串联被保护设备相应位置，安装时接地线长度不超过50CM。
2、电源部分连接：直流电源两端分别对应接“+”“—”，交流电源分别对应接“L”“N
3、如果是把端子拨下来接线，回装时一定要恢复原状，否则危险！
4、视频信号连接：输入端与信号通道相连，输出端与被保护设备相连，不得接反，接口一定要锁紧。
5、控制信号连接：每组使用一对信号线，接标识“信号”的端子。
6、防雷器产品标有标志的接地端应接上地线，地线的螺杆上配有接线端子，用于接地汇流排与防雷器地线的连接，接好地线后，务必要旋紧螺钉。接地线选用2.5MM以上的铜线，接地电阻应小于10欧。
7、适于室内运行，室外应加防水措施。
