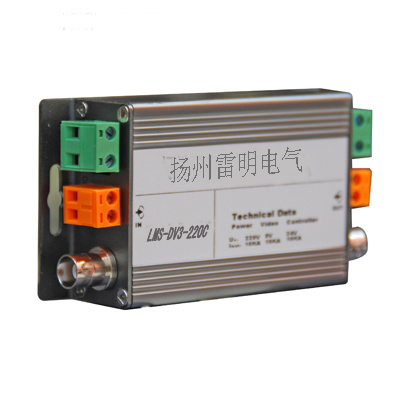

摄像机三合一浪涌保护器

 视频监控系统模拟摄像机三合一防雷器（又称：模拟球机防雷器、三合一电涌保护器、三合一浪涌保护器、三合一避雷器）是依据IEC和GB标准设计，适用于视监控前端带云台控制模拟摄像机（Analog Camera）的电源和信号线路的雷击电磁脉冲（LEMP）保护，是一体化多功能电涌保护器。主要于对监控模拟摄像机的电源、视频、云台控制线路实施电涌保护，可充分保护最新技术的监控设备。

1、通流容量大：10KA(8/20μS)，高速反应（10-12纳秒），低损耗；
2、电源、视频、控制防雷三合一设计理念，不占空间，适用于带云台控制的监控模拟摄像机的防雷保护；
l        3、能有效防止摄像机电源、视频、云台控制等设备间电位差瞬时增大而造成的设备损坏；
4、内部采用两级串联式联动保护，残压低，使用寿命长；
5、电源电涌保护端口带LED失效指示（绿色:正常；熄灭:失效）；
6、三合一防雷器采用集成化结构、体积小、接线简易、安装方便

安装方法
1、三合一防雷器串联安装在摄像机端口前（“IN”标识端接入线路，“OUT”标识端与被保护摄像机相连接）,然后直接接地。
2、线路端子接法（电源部分）：电源两端分别对应接“L/+”“N/-”。
3、线路端子接法（控制信号）：每组使用一对信号线，按标识“1对2；3对4”相对应连接。
4、接地线截面应≥4mm2，且尽可能短。安装本防雷产品要求接地电阻小于4Ω，在接地线及接地电阻合格下防雷性能最优。
5、本防雷器免维护，雷雨后应及时检查和记录避雷器的工作状况
注意事项
1、防雷器输出端所有端口均连接被保护设备。
2、正负线路不要接反或接错。
3、防雷器安装在被保护设备前端越近效果越好。
4、设备需要定期检查，产品劣化后必须立即更换。
5、切记不可带电作业
工作电压V 24/6
适用范围 交流电源系统
通流容量 10KA
限制电压V <500
用途 安装在各种馈线与接收发机之间
漏电流0.75 U1mA ≤20uA
响应时间 ≤25ns
传输速率 ≤2.5GHz
特性阻抗 75
驻波比 1.1
插入损耗dB ≤0.5
接口 F10
安装方式 悬挂固定在墙壁上或平放在地上
