产品型号：CKSG-0.45/0.4-6%

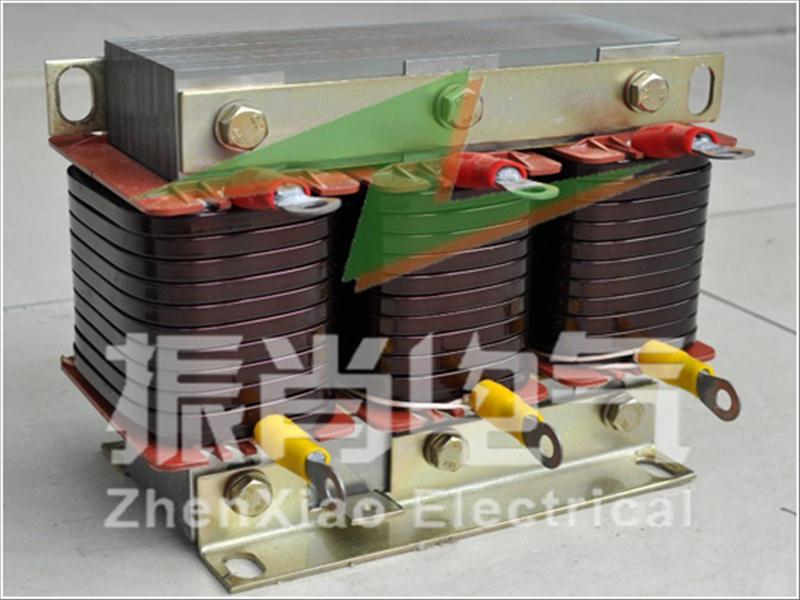

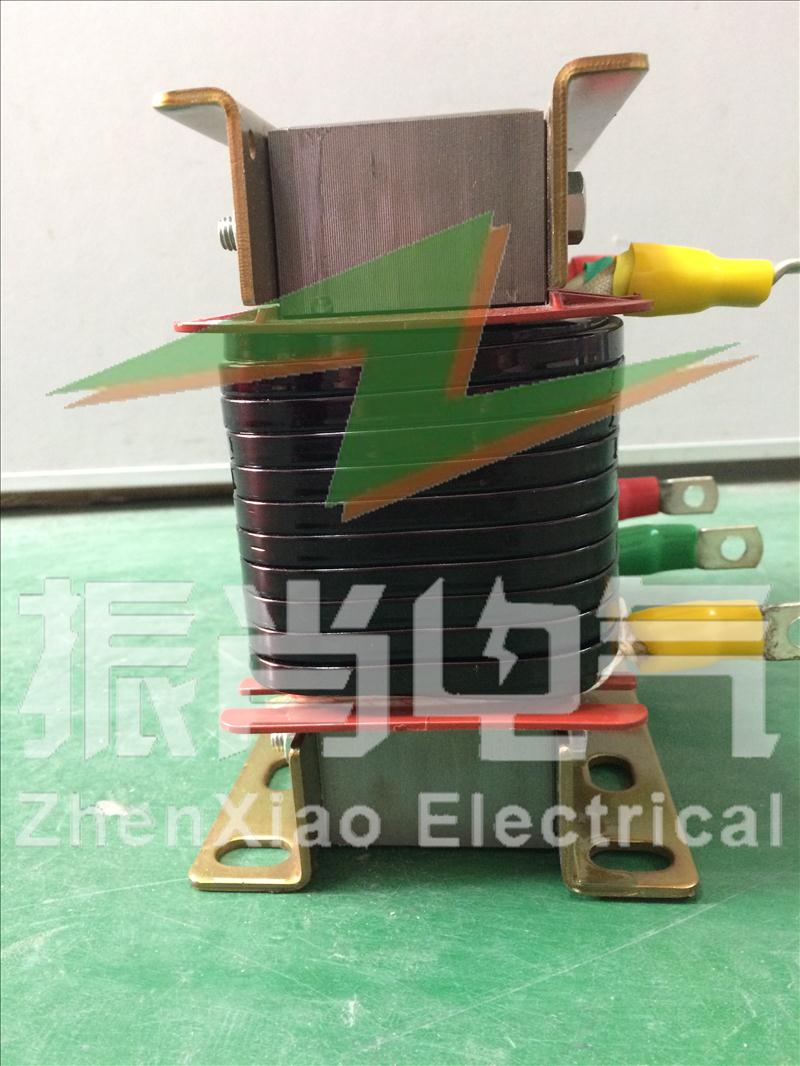

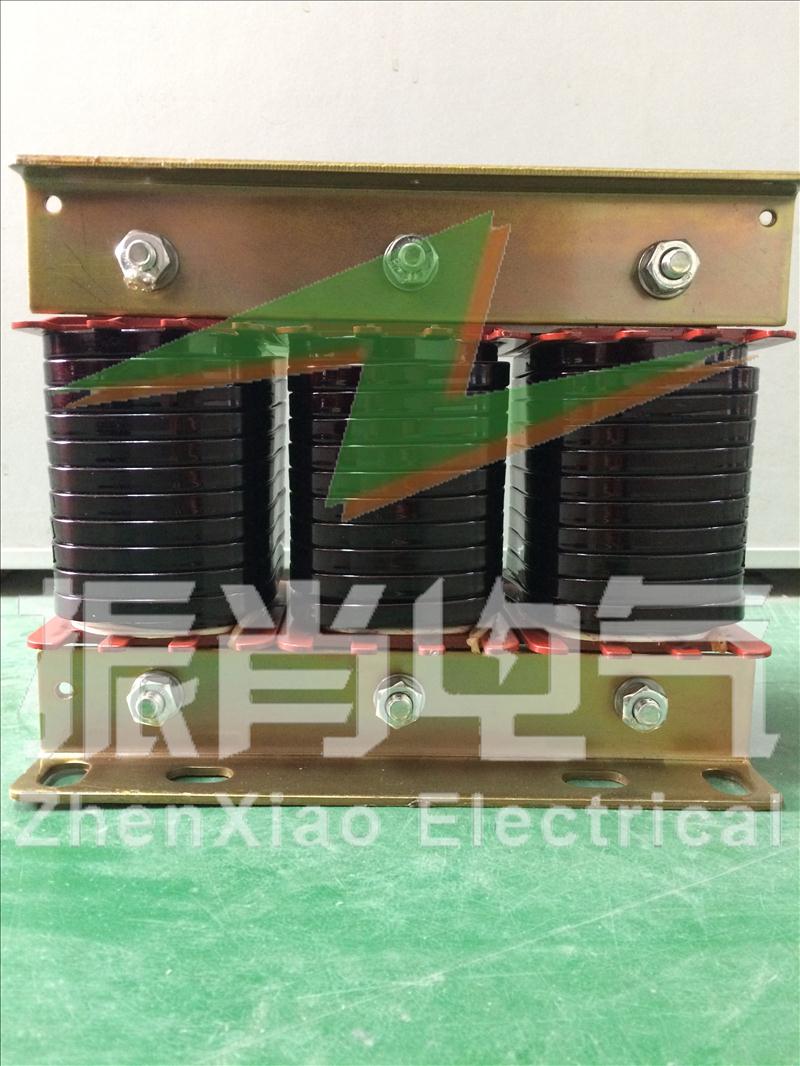

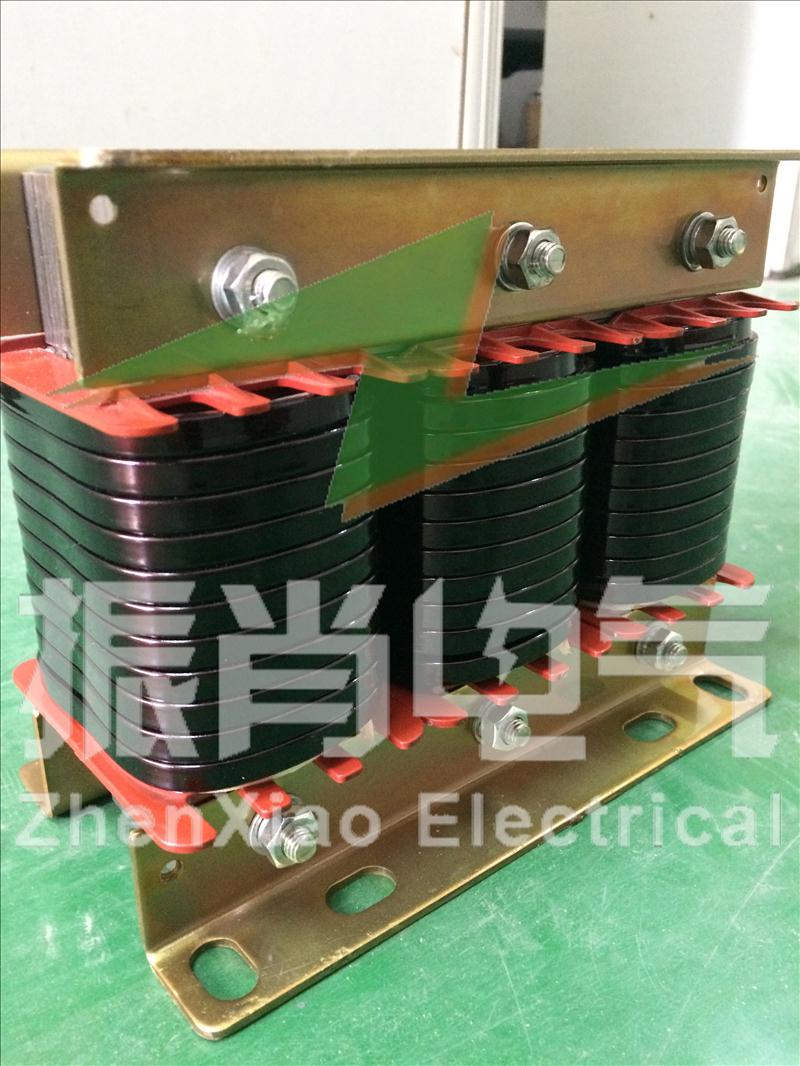

电容器用低压串联电抗器

电容器用低压串联电抗器
接入串联电抗器，电容器 电压升高系数- K=1 d 1如K= 6% 1.06 10.06 1≈-d =即运行电压升高6%，工作电流也随之大约6%。运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。
结构特点：

  • 该电抗器分为三相和单相两种，均为铁心干式。
  • 铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
  • 线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感且有较好的散热性能。
  • 电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级， 可确保电抗器在高温下亦能安全地无噪音地运行。
  • 电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
  • 外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。
  • 该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。
使用环境条件：
  • 海拔高度不超过2000米。
  • 运行环境温度-25℃～+45℃，相对湿度不超过90%。
  • 周围无有害气体，无易燃易爆物品。
  • 周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
性能参数：
  • 可用于400V、660V系统。
  • 电抗率的种类：1%、6%、12%
  • 额定绝缘水平3kV/min。
  • 电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。
  • 电抗器噪声不大于45dB
  • 电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
  • 电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
  • 三相电抗器的任意两相电抗值之差不大于±3%。
  • 耐温等级H级（180℃）以上。
串联电抗器参数及外形尺寸：
说明：其它电压等级、不同容量、不同电抗率的电抗器可根据用户要求制造。
400V系统，三相，XL/XC=12%， 匹配电容器电压：480V
400V系统，三相，XL/XC=6%， 匹配电容器电压：450V

低压电容器用
串联电抗器型号

匹配电容器容量

电抗器容量

电感量(mH)

外形尺寸
L×W×H(mm)

安装尺寸(mm)

CKSG-0.3/0.4-6%

5 kvar

0.3 kvar

3×7.739

180*135*155

140*85，4-φ8

CKSG-0.45/0.4-6%

7.5 kvar

0.45 kvar

3×5.159

180*135*175

140*85，4-φ8

CKSG-0.6/0.4-6%

10 kvar

0.6 kvar

3×3.866

205*145*160

155*95，4-φ8

CKSG-0.72/0.4-6%

12 kvar

0.72 kvar

3×3.217

205*150*160

155*95，4-φ8

CKSG-0.84/0.4-6%

14 kvar

0.84 kvar

3×2.771

250*155*165

200*105，4-φ8

CKSG-0.9/0.4-6%

15 kvar

0.9 kvar

3×2.580

250*155*170

200*105，4-φ8

CKSG-0.96/0.4-6%

16 kVa

0.96 kvar

3×2.548

250*155*170

200*105，4-φ8

CKSG-1.2/0.4-6%

20 kvar

1.2 kvar

3×1.943

250*160*180

200*105，4-φ8

CKSG-1.44/0.4-6%

24 kvar

1.44 kvar

3×1.624

260*175*180

210*115，4-φ8

CKSG-1.5/0.4-6%

25 kvar

1.5 kvar

3×1.561

260*180*180

210*115，4-φ8

CKSG-1.68/0.4-6%

28 kvar

1.68 kvar

3×1.369

260*190*175

210*125，4-φ8

CKSG-1.8/0.4-6%

30 kvar

1.8 kvar

3×1.274

250*180*215

135*105，4-φ8

CKSG-1.92/0.4-6%

32 kvar

1.92 kvar

3×1.210

250*180*215

135*105，4-φ8

CKSG-2.16/0.4-6%

36 kvar

2.16 kvar

3×1.083

260*205*185

210*135，4-φ8

CKSG-2.4/0.4-6%

40 kvar

2.4 kvar

3×0.955

260*205*195

210*135，4-φ8

CKSG-2.7/0.4-6%

45 kvar

2.7 kvar

3×0.860

260*210*205

210*135，4-φ8

CKSG-3.0/0.4-6%

50 kvar

3.0 kvar

3×0.764

265*200*260

225*145，4-φ10

CKSG-3.6/0.4-6%

60 kvar

3.6 kvar

3×0.637

265*200*260

225*145，4-φ10

CKSG-4.32/0.4-6%

72 kvar

4.32 kvar

3×0.541

280*210*275

230*155，4-φ10

CKSG-4.8/0.4-6%

80 kvar

4.8 kvar

3×0.484

280*210*295

230*155，4-φ10

CKSG-5.4/0.4-6%

90 kvar

5.4 kvar

3×0.414

280*225*295

230*165，4-φ10

CKSG-6.0/0.4-6%

100 kvar

6.0 kvar

3×0.382

280*225*310

230*165，4-φ10

CKSG-7.2/0.4-6%

120 kvar

7.2 kvar

3×0.318

290*250*305

240*185，4-φ12

电抗器型号

匹配电容器规格

电抗器容量

电感量(mH)

外形尺寸L×W×H(mm)

安装尺寸(mm)

CKSG-0.6/0.4-12%

5 kvar

0.6 kvar

3×17.611

190*135*205

150*85，4-φ8

CKSG-0.9/0.4-12%

7.5 kvar

0.9 kvar

3×11.752

190*135*240

150*85，4-φ8

CKSG-1.2/0.4-12%

10 kvar

1.2 kvar

3×8.790

190*145*215

150*95，4-φ8

CKSG-1.44/0.4-12%

12 kvar

1.44 kvar

3×7.325

190*145*215

150*95，4-φ8

CKSG-1.68/0.4-12%

14 kvar

1.68 kvar

3×6.274

250*150*205

200*95，4-φ8

CKSG-1.8/0.4-12%

15 kvar

1.8 kvar

3×5.860

250*150*215

200*95，4-φ8

CKSG-1.92/0.4-12%

16 kvar

1.92 kvar

3×5.510

250*150*215

200*95，4-φ8

CKSG-2.4/0.4-12%

20 kvar

2.4 kvar

3×4.395

250*165*210

200*105，4-φ8

CKSG-2.88/0.4-12%

24 kvar

2.88 kvar

3×3.662

250*180*215

200*115，4-φ8

CKSG-3.0/0.4-12%

25 kvar

3.0 kvar

3×3.522

250*180*215

200*115，4-φ8

CKSG-3.36/0.4-12%

28 kvar

3.36 kvar

3×3.153

250*190*210

200*125，4-φ8

CKSG-3.6/0.4-12%

30 kvar

3.6 kvar

3×2.930

250*195*210

200*125，4-φ8

CKSG-3.84/0.4-12%

32 kvar

3.84 kvar

3×2.739

290*200*230

240*135，4-φ10

CKSG-4.32/0.4-12%

36 kvar

4.32 kvar

3×2.452

290*200*230

240*135，4-φ10

CKSG-4.8/0.4-12%

40 kvar

4.8 kvar

3×2.197

305*210*235

255*145，4-φ10

CKSG-5.4/0.4-12%

45 kvar

5.4 kvar

3×1.943

305*210*245

255*145，4-φ10

CKSG-6.0/0.4-12%

50 kvar

6.0 kvar

3×1.752

310*205*320

260*145，4-φ10

CKSG-7.2/0.4-12%

60 kvar

7.2 kvar

3×1.465

310*205*320

260*145，4-φ12

CKSG-8.64/0.4-12%

72 kvar

8.64 kvar

3×1.223

310*205*330

260*145，4-φ12

CKSG-9.6/0.4-12%

80 kvar

9.6 kvar

3×1.099

310*215*330

260*155，4-φ12

CKSG-10.8/0.4-12%

90 kvar

10.8 kvar

3×0.978

310*220*355

260*155，4-φ12

CKSG-12.0/0.4-12%

100 kvar

12.0 kvar

3×0.879

310*225*355

260*155，4-φ12

CKSG-14.4/0.4-12%

120 kvar

14.4 kvar

3×0.732

310*240*405

260*165，4-φ12
