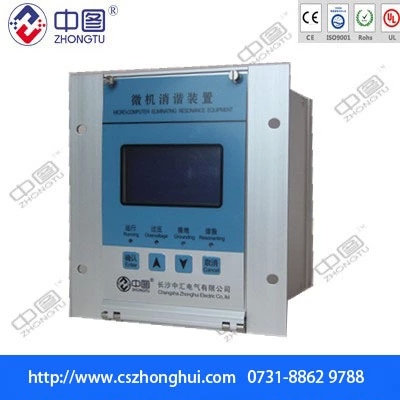

中汇电气 DHE-VX2000智能微机消谐装置说明书

产品名称：智能微机消谐装置（二次消谐器）

产品型号：DHE-VX2000

产品品牌：中图牌

生产厂家：湖南长沙中汇电气有限公司

售后保障：质保一年 终身维修

DHE-VX2000 微机二次消谐装置安装：

本装置DHE-VX2000安装在PK屏上或端子箱中，根据用户选用情况每台装置可接入1～4段母线。装置后端子接线示意图如图二所示：

（1） “1PT*”和“1PT”分别接第一段母线开口三角电压的同名端和非同名端,“2PT*”和“2PT”分别接第二段母线开口三角电压的同名端和非同名端,依此类推；

（2） “RS485”端子为通讯端子，可直接接入RS485通讯总线；

（3） “电源”端子即可接交流电源，也可不分极性接直流电源，其电压范围均为：80～250V；

（4） “接地告警”端子接外报警信号，该端子无故障时为一对常开接点。故障发生时闭合,至故障消失后延时约1分钟。其接点容量为AC 220V/5A；

（5） “谐振告警”端子接外报警信号，该端子无故障时为一对常开接点。故障发生时闭合,其接点容量为AC 220V/5A。

DHE-VX2000 智能微机消谐装置特点

(1) 适用于各种电压等级，各种谐振频率（1/3分频、1/2分频、工频、3倍频、6倍频）适用范围广泛；

(2) 无需整定和调试，开机后自动进入运行状态，维护量小；

(3) 可区分铁磁谐振，过电压，单相接地；

(4) 自动显示，记录单相接地、铁磁谐振发生时间及相关参数（谐振频率、幅值）；

(5) 可存储100次故障信息供追忆和显示，掉电100年数据不丢失；

(6) 可配置RS485通信接口，标准MODBUS规约；

(7) 所有报警信号均提供继电器接点输出。
