品牌：品赞/G-Switch
价格：面议
元/个
供应地：广东省东莞市
产品型号：SS-12F47-GXXX
关于拨动开关的实装
产品描述：

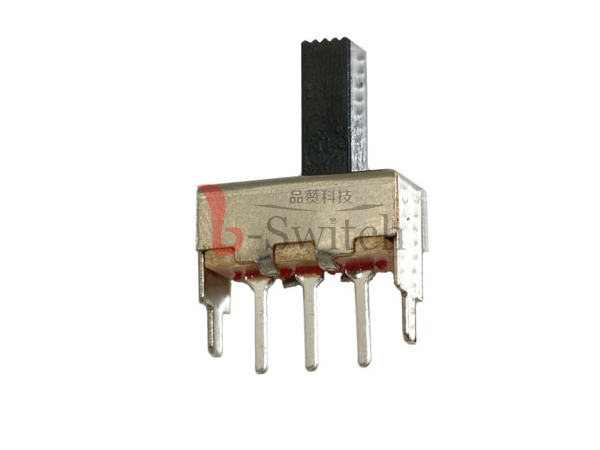

产品名称：直柄拨动开关
产品尺寸：12.1×5.6×7mm
产品柄高：GXXX=3.0-9.0mm
产品力度：250gf±70gf
生产厂家：品赞/G-SWITCH
产品型号：SS-12F47-GXXX
产品寿命：10,000次
请在[基板实装]→[焊接]→[焊剂清洗]→[干燥]处理完毕前，保持 这种状态。焊接时的热量可能会导致撞针等变形。
1、通过自动设备的实装
自动插入机的导槽制动器应使用本体制动方式，半导线制动方式 可能会导致端子变形，成为基板插入错误的原因。
若必须使用半导线制动方式的话，请务必在事先确认实机状态的情况下再进行使用。
印刷基板建议使用t=1.2～1.6mm的产品。自动插入时的基板孔一般需要φ 0.9mm以上。
2、手工插入或使用IC插座的实装
安装时间建议使用市场上销售的IC插入专用工具。端子的尺寸、节距等与IC相同，因此可以使用基板用IC插座。（表面安装型除外）在插入按照事先指定的尺寸开的安装孔时，或插入上述IC插座时，在确认了各列端子处于可以完全同时进入安装孔（或插座孔）的 状态后，再沿印刷基板垂直方向施加压力，让端子充分插入。需要取下时，不要将螺丝刀等插入拨动开关和基板面之间搅动，应使用市场上销售的IC插入/拔卸专用工具。
