拨动开关焊接技巧
关于焊接
使用自动焊接槽的机型
A6T、A6TR、A6E、A6ERA6D、A6DR、 A6R、A6RV、
A6K、A6KV、A6A、A6C、A6CV
可手工焊接
使用回流炉的机型
A6H、A6S-H、A6SRA6RS、A6KS、A6KSV
不可手工焊接
1、焊接时的共通注意事项
滑动型的撞针应确实在ON或OFF的位置上。（但A6E/A6ER的场合则必须将开关置于OFF状态下进行）。旋转型时应确实定位为[0]。位置偏离时，可能会由于焊接时产生的热量，引起操作感触下降。焊接前请务必确认开关没有从基板上浮起。多层积层基板等，需要事先进行确认试验。根据做法等不同，可能发生热变形。
2、自动焊接槽（流动焊接槽）的场合
焊接温度：260℃以下
焊接时间：5秒以内（单面基板t=1.6mm）发泡焊剂应不超过开关安装侧的印刷基板的上面。焊剂到基板上的话容易进入开关内部，引起导通不良等。
3、回流炉（表面实装）的场合
回流焊接请在下述条件内进行。 （测定点：开关的上方）：
＜A6S-H、A6SR、A6RS、A6KS、A6KSV的条件＞
＜A6H的条件＞
根据使用的回流槽的不同，可能发生设定条件与开关周围的温度 不同的情况。因此应事先取得温度概况，并确认向开关本体施加 的温度以及焊接状况后，再进行使用。
4、手工焊接的场合（表面安装型除外）
焊接温度：350℃以下
焊接时间：3秒以内（单面基板t=1.6mm）
由于修改等需要再焊接时，焊接的次数应该最多2次。这时， 第1次和第2次之间应间隔5分钟以上。
5、关于助焊剂的使用
由于助焊剂的种类、涂抹量、涂抹方法都会造成助焊剂进入开关内部，从而使开关劣化。因此请事先评价助焊剂。
03
04
2018

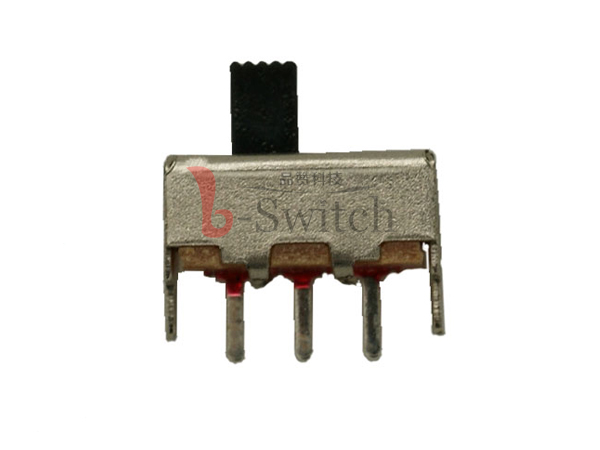

供应各型号拨动开关 SS-12F45 立式滑动开关 插件拨动开关
