50KVAR电容器，电抗率6%，配套串联电抗器 型号CKSG-3.0/0.48-6%，常规品，属于CKSG系列，俗称无功补偿电抗器。

CKSG串联电抗器引言：

CKSG串联电抗器并联在电网中,低频时呈现容性,主要起到无功补偿功能;高频时,电网呈现感性,从而抑制谐波起动保护电容器的作用。

50KVAR电容器配套串联电抗器参数表

同系列型号

CKSG-3.0/0.48-6%

CKSG-50/0.48-6%

名称

串联电抗器

调谐电抗器

电抗器容量

3.0KVAR

匹配电容器

50KVAR

系统电压

400V

电容电压

480V （可选）择）

电压降

16.63V

电流

60.14A

电感

0.88MH

电抗率

6%

频率

50HZ

品牌

昌日

冷却方式

AN

防护等级

Ip00

串联电抗器适用于无功补偿系统中的电容器前端，抑制电网中的谐波，保护电容器的正常使用

上海昌日电子科技有限公司是专业从事设计、制造、销售电抗器的企业，产品涵盖各种型号的进/出线电抗器、高/低压串/并联电抗器、滤波电抗器、平波电抗器、启动电抗器等；电压等级0.25KV,0.4KV,0.69KV ，10KV等，绝缘等级包括B级、F级、H级，可充分满足用户的不同需求。100%订单式生产方式，满足客户实际需求。

产品系列有：JXL系列输入电抗器

            CXL系列输出电抗器

            CKSG系列串联电抗器

            CKSC系列高压串联电抗器

一、50KVAR电容器配套串联电抗器作用

接入串联电抗器，电容器 电压升高系数- K=1 d 1如K= 6% 1.06 10.06 1≈-d =即运行电压升高6%，工作电流也随之大约6%。运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生

谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系的。

二, 50KVAR电容器配套串联电抗器型号说明

三、50KVAR电容器配套串联电抗器性能参数

1.可用于400V、660V系统。
2.电抗率的种类：1%、6%、12%
3.额定绝缘水平3kV/min。
4.CKSG电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。
5.CKSG电抗器噪声不大于45dB
6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
8.三相电抗器的任意两相电抗值之差不大于±3%。
9.耐温等级H级（180℃）以上。

四，50KVAR电容器配套串联电抗器结构特点

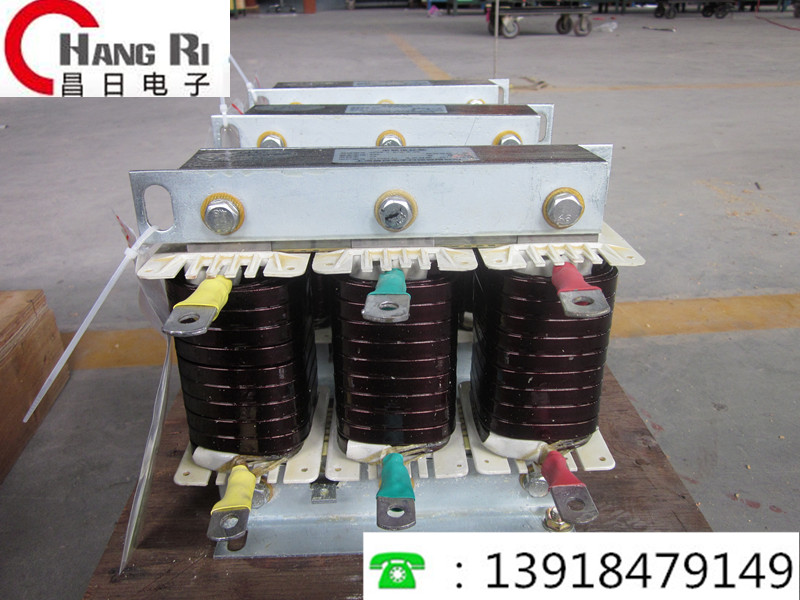

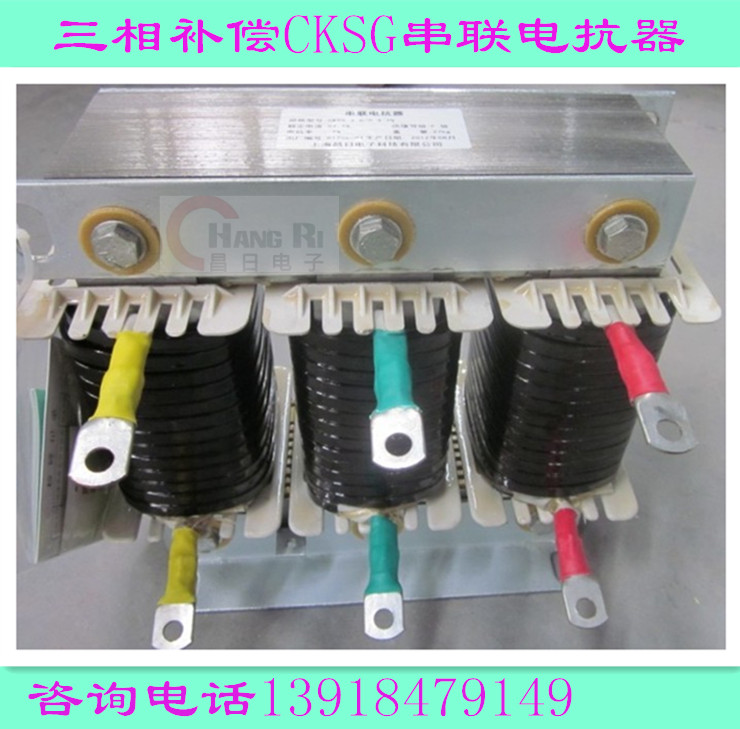

1.该CKSG系列电抗器分为三相和单相两种，均为铁心干式。
2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
3.线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感且有较好的散热性能。
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，
使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
6.外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。
7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。

伍，50KVAR电容器配套串联电抗器使用环境条件
1.海拔高度不超过2000米。
2.运行环境温度-25℃～+45℃，相对湿度不超过90%。
3.周围无有害气体，无易燃易爆物品。
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

陆，50KVAR电容器配套串联电抗器接线示意图





50KVAR电容器配套串联电抗器外形图（相关尺寸）









谐波电流的产生与走向，串联电抗器的重要性

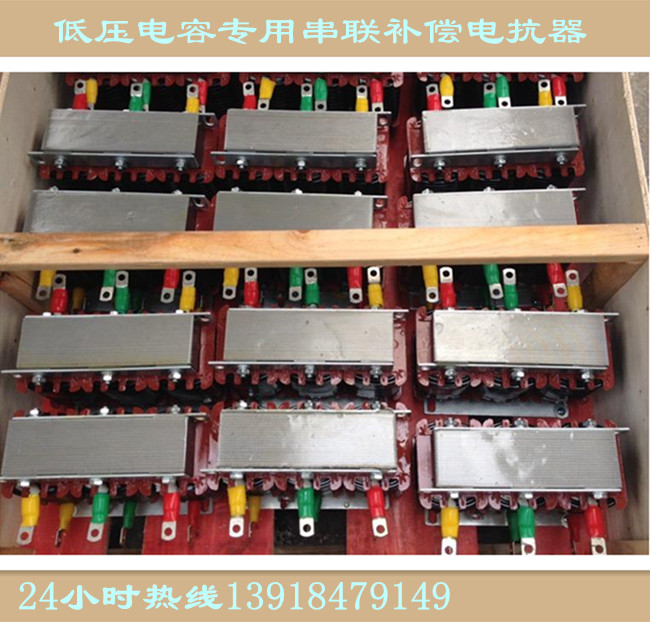

厂家承诺：货源充足，现货供应。服务周到，免费提供相关咨询，相关技术指导。做工精良，外观精致，质量稳定可靠 厂家提供，说明书，合格证，防护标识等。运输时间，已经签订专线物流运输，运输保证。包装箱牢固可靠，保证产品运输安排

上海昌日电子科技有限公司是专业生产电抗器的厂家，电抗器有 变频器输入电抗器，输出电抗器，直流电抗器。补偿柜CKSG串联电抗器，电容专用串联电抗器，高压串联电抗器，电抗器系列种类齐全，订做非标电抗器产品。
