电容器在补偿容性无功功率的时候，往往会受到谐波电流，合闸涌流及操作过电压的影响，造成电容器损坏和功率因数降低，为此需要在电容器前端加装串联电抗器，用以抑制和吸收谐波，保护电容器，避免谐波电压电流及冲击电压电流的影响，改善电能质量提高系统功率因数，延长电容器寿命，保证电网安全运行。
供电系统中大量的非线性负荷在运行中会引起电网电流、电压波形发生畸变，产生大量谐波，导致电网的谐波污染。电容器补偿装置如果没有采取措施，将会在接入母线处产生一定的谐波放大。串联电抗器的主要作用是抑制谐波和限制合闸涌流，因此在并联电容器回路中串联电抗器可以防止谐波对电容器造成危害，避免电容器装置的介入对电网谐波的过度放大和发生谐振。
CKSG-3.0/0.45-6低压电容串联电抗器参数表
同系列型号
CKSG-3.0/0.45-6%
CKSG-60/0.45-6%
名称
串联电抗器
补偿电抗器
电抗器容量
3.0KVAR
匹配电容器
60KVAR
系统电压
400V
电容电压
450V （可选）择）
电压降
15.59V
电流
76.98A
电感
0.64MH
电抗率
6%
频率
50HZ
品牌
昌日
冷却方式
AN
防护等级
Ip00
串联电抗器适用于无功补偿系统中的电容器前端，抑制电网中的谐波，保护电容器的正常使用
CKSG-3.0/0.45-6%低压电容串联电抗器结构特点

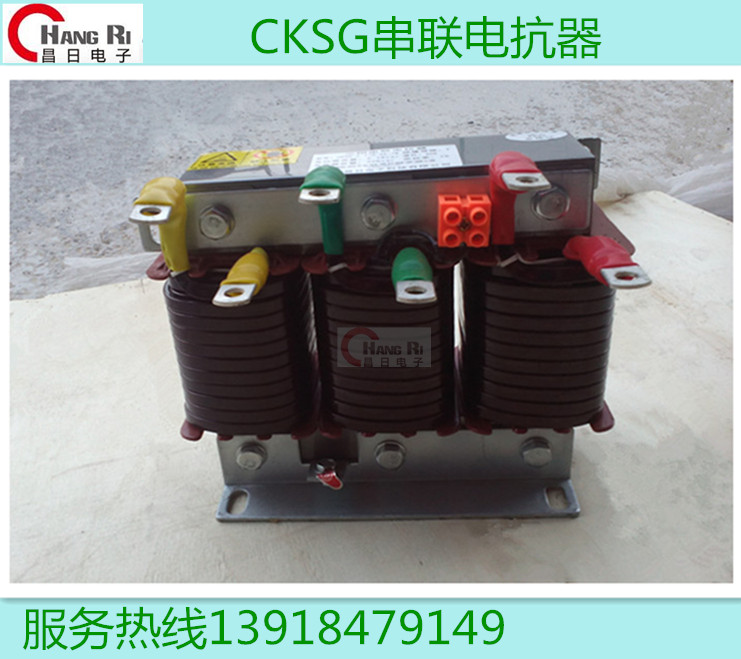

1.该电抗器分为三相和单相两种，均为铁心干式。
2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
3.线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感且有较好的散热性能。
4.电抗器的线圈和铁芯组装成一体后经过预烘-真空浸漆-热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
6.外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。
CKSG-3.0/0.45-6%低压电容串联电抗器性能参数
1.可用于400V、660V系统。
2.电抗率的种类：1%、6%、7%、12%、14%。
3.额定绝缘水平3kV/min。
4.电抗器各部位的温升限值：铁芯不超过40K，电圈温升不超过52K。
5.电抗器噪声不大于30dB。
6.电抗器能在工频加谐波电流不大于4.8倍额定电流下长期运行。
7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
8.三相电抗器的任意两相电抗值之差不大于±2%。
9.耐温等级H级（180℃）以上。
CKSG-3.0/0.45-6%低压电容串联电抗器使用环境
1.海拔高度不超过2000米。
2.运行环境温度-25℃～+45℃，相对温度不超过90%。
3.周围无有害气体，无易燃易爆物品。
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备
CKSC-3.0/0.45-6%低压电容串联电抗器的选配注意事项：
1、 要弄清楚电容器的额定容量，额定电压
2、 要弄清楚在实际现场要抑制几次谐波，一边选配适当的电抗率（抑制3次谐波选12%、14% 抑制5次 7次谐波选6%、7%）
3、 为了便于安装，应提前了解电抗器的外形尺寸 安装尺寸及应用环境
我公司是专业生产电抗器的厂家，电抗器有 变频器输入电抗器，输出电抗器，直流电抗器。补偿柜串联电抗器，高压串联电抗器，电抗器系列种类齐全，订做非标电抗器产品。
