185KW直流电抗器产品规格

产品名称：直流平波电抗器

产品品牌：上海昌日

产品型号：DCL-350A

标配变频器功率：185KW

额定电流：350A

频率：50Hz

相数：单相

货期：现货

冷却方式：自冷

产地：上海

畅销电话：13918479149 张丽

直流电抗器性能特点：

铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。在运行中大大减小了噪音和振动。

电抗器均采用真空浸漆工艺，经高温热烘固化。线圈有良好的绝缘性能，整体机械强度高，防潮性能好

线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。

温升低，损耗小，成本低，综合利用率高。

体积小，重量轻，占用空间小，便于安装

直流电抗器优势是：

电抗器线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。

电抗器温升低，损耗小，成本低，综合利用率高。

电抗器体积小，重量轻，占用空间小，便于安装

直流电抗器图纸

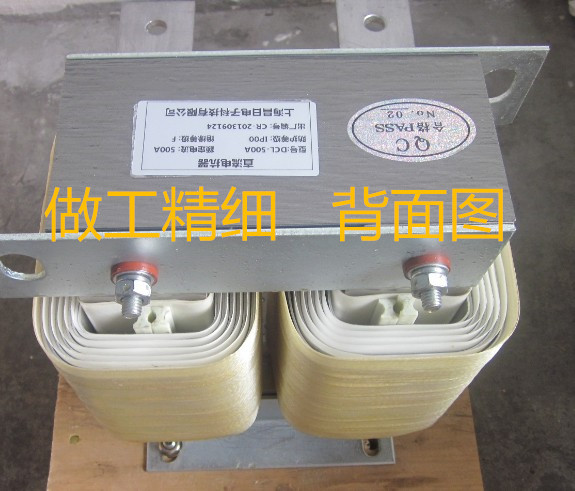

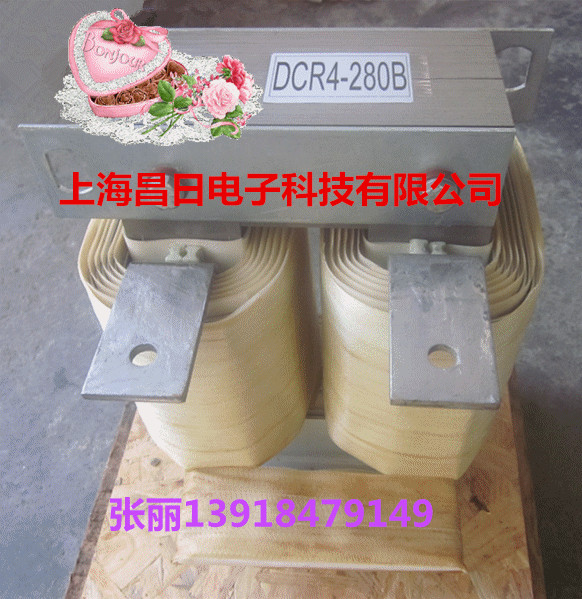

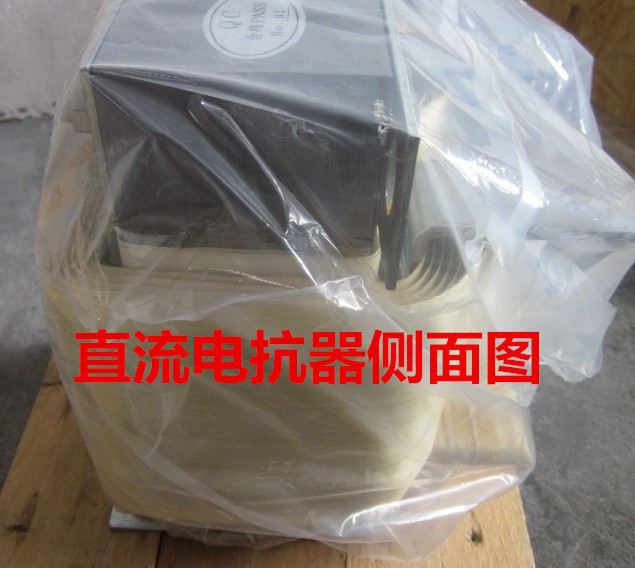

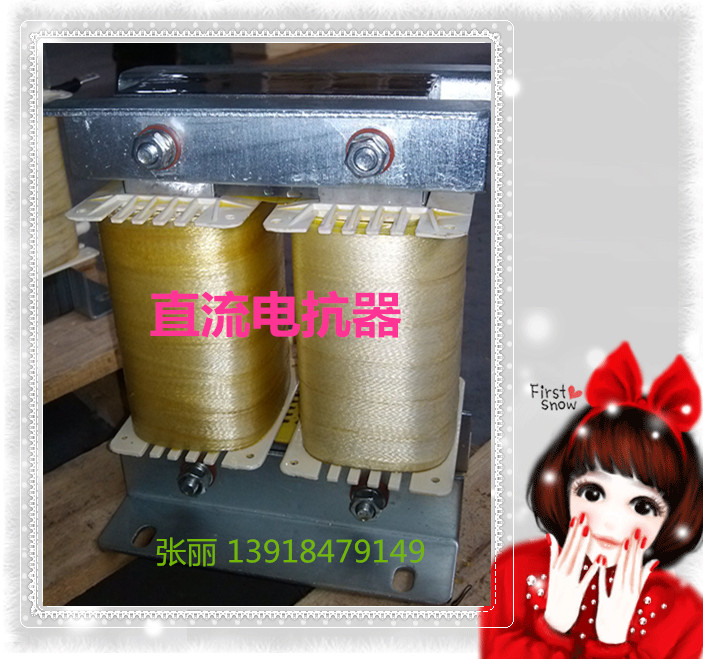

直流电抗器图片

直流电抗器工艺要求

1) 绕线：线包紧密，平整，防止绝缘破坏引起匝间短路。线包层间

紧贴一层0.18 厚NMN 纸，纸的宽度比铝带超出上下个10mm，然后在线包表面包2层0.18 厚NMN 纸和1/2叠包一层0.3*25mm无纬带。

2) 叠铁心：铁芯毛刺朝向一致，平整，对齐。

3) 装配：铁心与线包的爬电距离不小于8mm.铁芯装配整齐，芯柱与线包之间包3层0.18mmNMN纸，在铁轭与芯柱之间垫一定量的气息并刷8026胶固定。尾部串联排用氩弧焊焊接起来并外包。

4）半成品浸油前要清洗，预烘。

5）浸油，烘焙。烘焙时烘箱温度130 度，4小时。

6）.电抗器底座安装孔周围绝缘漆去掉，以保证用户安装时可靠接地。

柒、直流电抗器包装及外观要求

1. 包装

1） 电抗器置于木箱中用螺栓固定，电抗器套上防尘，防潮袋，

然后四周填充软性材料。

2） 包装箱上应标明产品型号，名称，数量，出厂日期，承制方

名称及出厂检验章。

3） 货物运达客户方后，包装箱封条应完好，箱体无破损，开裂

等现象。

2. 外观

1） 产品应有合格证和防水洗标签，应注明型号，规格。

2） 产品外观整洁，应无破损，划伤。

我公司是专业做电抗器的厂家， 直流电抗器，直流电抗器直供，输入电抗器，输出电抗器，串联电抗器，欢迎惠顾。直流电抗器，型号DCL系列，完全标准化，常规备有现货，当天发货，价格优惠，批量生产，量大从优。
