JXL-150A/2%输入电抗器参数：

产品名称：输入电抗器

别称：进线电抗器

品牌：上海昌日

型号：JXL-150A/2%

匹配变频器功率：55KW

额定电流：150A

压降：4.4V

额定电压：380V

频率：50Hz

耐压：3000V

冷却方式：自冷

相数：三相

产地：上海

使用设备：适用于任何品牌的变频器

包装：厚实木箱，装卸安全方便

使用条件：户内

货期：现货

保质期：一年

售后：免费技术支持，技术指导，安装指导。

联系人：张丽

电话：021-33194923

手机：13918479149

QQ:3105993161

输入指的就是电抗器所接所设备的位置，一般是指在断路器下端 变频器输入端串连接线。 电抗器俗称“电感器”，外部就是一些线圈，有的有磁芯，它的作用原理就是电感器的最主要特性“通直流阻交流”。就是直流电通过时它表现很小的阻抗，而交流电通过时表现较大的阻抗，且根据交流电的频率的不同，其阻抗也不同。

壹、输入电抗器一般应用场合及重要性

输入电抗器通常与变频器相串联，变频器在工作时会产生较大的谐波，安装了进线电抗器可以抵制变频器产生的谐波向电网传递，减少变频产生的谐波对其它元件的干扰，改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响；是变频前重要元件之一。

贰、输入电抗器的重要作用

■减少对电网的低次谐波污染，提高功率因数
■限制变流器换相时电网侧的压降
■限制晶闸管导通时电流上升率di/dt和电压上升率du/dt
■对并联变流器解耦，改善电源电压的波形
■减少浪涌电流和电压对变流器的冲击，提高变频系统可靠性和使用寿命

叁、输入电抗器产品概述：

输入交流电抗器限制以谐波形式出现的电路反馈。它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。

1、输入电抗器分类有两种：

电抗器基准压降 UD= 2%，用于无馈电单元的变频器的操作。

电抗器基准压降 UD= 4%，用于带馈电单元的变频器和自动变压器的操作，也用于 uK 小于 1% 的系统的操作。

2、输入电抗器性能特点：

铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。在运行中大大减小了噪音和振动。

电抗器均采用真空浸漆工艺，经高温热烘固化。线圈有良好的绝缘性能，整体机械强度高，防潮性能好

线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。

温升低，损耗小，成本低，综合利用率高。

体积小，重量轻，占用空间小，便于安装。

肆、 输入电抗器必须加装电抗器的场合

◆ 电源对其它设备有明显的干扰（干扰、过压）

◆ 电源相间电压不平衡＞额定电压的2.0%

◆ 阻抗极低的线路（动力变压器为变频器额定值的10倍多）

◆ 在一条线路上为减小线电流而安装的大量变频器

◆ 使用cosφ（功率因数）校正电容或功率因数校正单元

伍、输入电抗器技术参数

1、额定工作电压： 380V/50Hz或660V/50Hz

2、额定工作电流：5A至1600A@40℃

3、抗电强度： 铁芯－绕组 3500VAC/50Hz/10mA/10s无飞弧击穿

4、绝缘电阻： 1000VDC绝缘阻值≥100MV

5、电抗器噪音： 小于65dB

6、防护等级： IP00

7、绝缘等级： F级以上

8、产品执行标准： IEC289:1987电抗器

GB10229-88电抗器(eqv IEC289:1987)

JB9644-1999半导体电气传动用电抗器

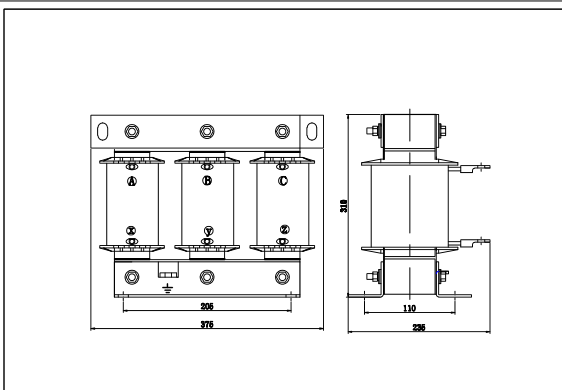

输入电抗器外形图

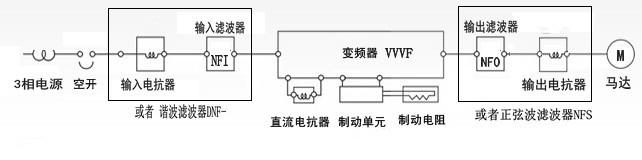

电抗器安装电路系统图

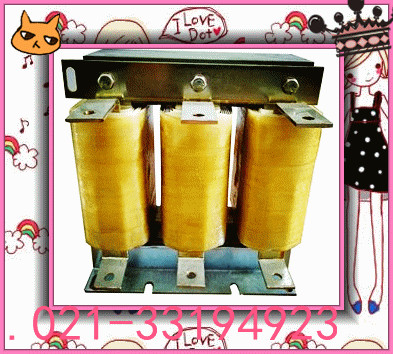

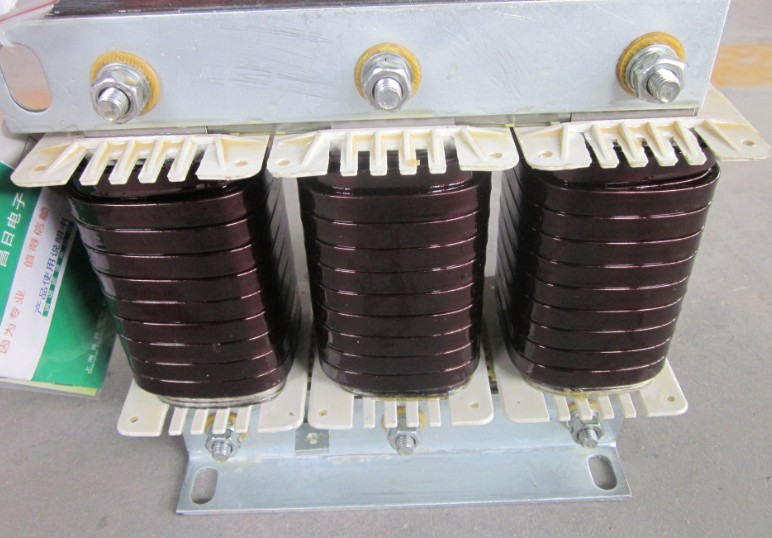

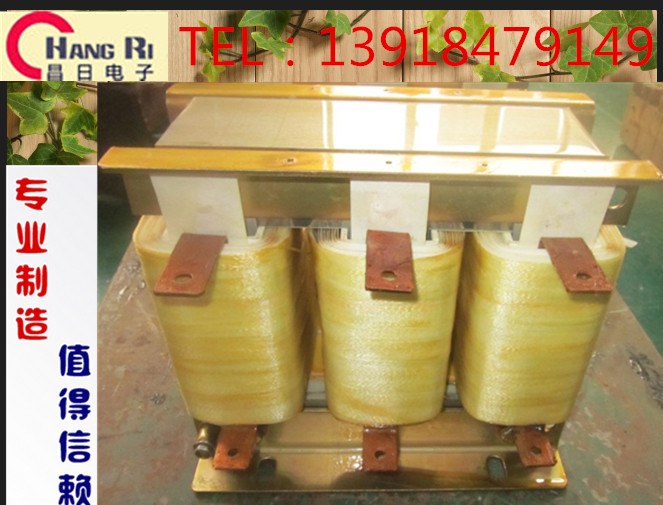

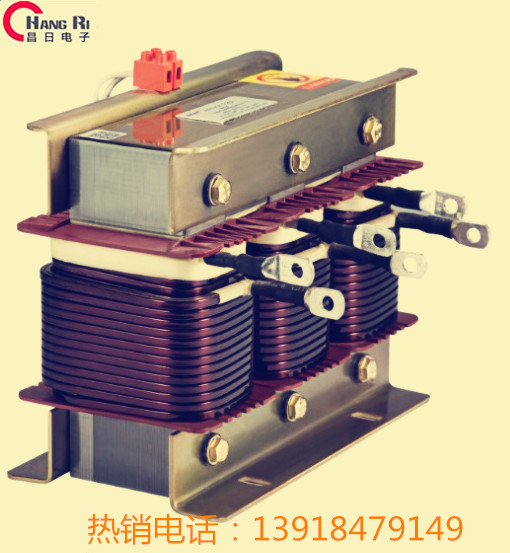

电抗器实物图
