产品概述

输入交流电抗器限制以谐波形式出现的电路反馈。它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。

此类电抗器有两种：

电抗器基准电压UD=2%,用于无馈电单元的变频器的操作。

电抗器基准电压UD=4%,用于带馈电单元的变频器和自动变压器的操作，也用于uK小于1%的系统的操作。

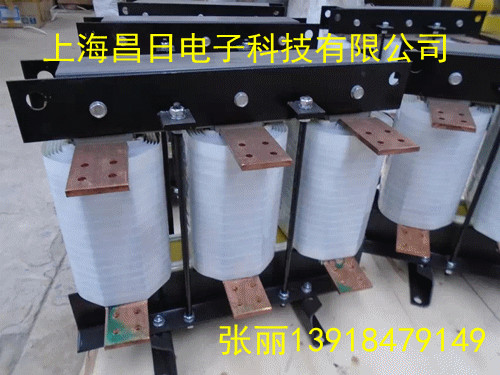

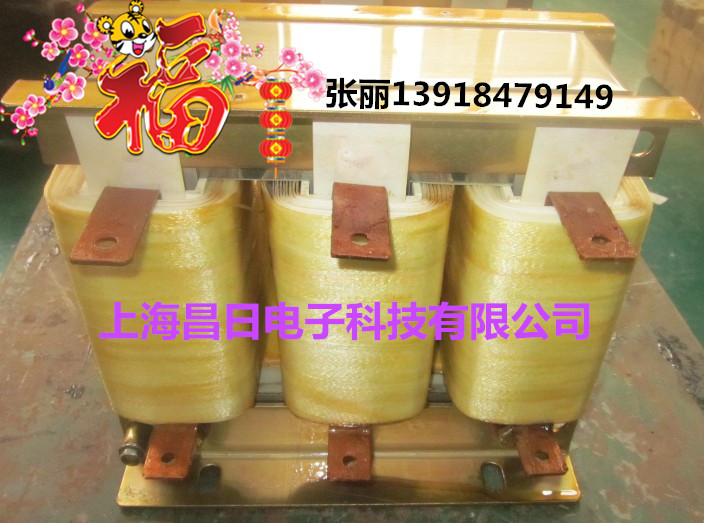

结构特点

1.铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密连接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。在运行中大大减小了噪音和振

2.电抗器均采用真空浸漆工艺，经高温热烘固化。线圈有良好的绝缘性能，整体机械强度高，防潮性能好。

3.线圈采用F/H级绝缘系统，大大提高了长期运行的可靠性。

4.温升低，损耗小，成本低，综合利用率高。体积小，重量轻,占用空间小

性能参数

1.额定工作电压：380V/50HZ或660V/50HZ

2.额定工作电流：5A至1600A

3.抗电强度：3000VAC/50HZ/5mA/10s无飞弧击穿

4.绝缘电阻：>100MΩ

5.  电抗器噪音：<65db<>

6.防护等级:1P00

7.绝缘等级：F/H级

8.产品执行标准：GB10229-88电抗器

               JB9644-1999半导体电气传动
