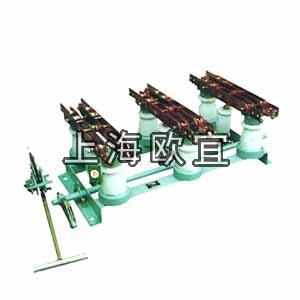

GN2-12-3000A户内隔离开关

产品简介

GN2-12、GN2-40.5系列户内交流高压隔离开关是三相交流50Hz高压开关设备，用于额定电压为10-35kV的电力系统中，作为有电压无负载的情况下分、合电路之用。隔离开关配用CS6-2型手力操动机构。
本系列隔离开关为三相联动式，由底架、转轴及联动板、支柱绝缘子、导电闸刀及静触头等部分组成。转轴装在底架上，轴上焊有联动板，通过拉杆绝缘子（GN2-40.5T型用环氧玻璃布板绝缘杆）与闸刀相连。转轴两端伸出底架，其任何一端均可与操动机构相连进行分、合闸。本系列隔离开关可以水平、垂直或倾斜安装。GN2-40.5T型为统一设计产品。

结构
GN2型户内三相高压隔离开关由底座、支柱瓷绝缘子、操作瓷绝缘子和导电部分组成。其中：GN2-35/630-Ⅰ、Ⅱ；1250-Ⅰ、Ⅱ型户内三相高压隔离开关由底座、支柱瓷绝缘子、瓷套、操作瓷绝缘子和导电部分组成。

型号名称及含义

GN2-12/3000A隔离开关主要技术参数及安装尺寸

结构及工作原理

GN2型户内三相高压隔离开关由底座、支柱瓷绝缘子、操作瓷绝缘子和导电部分组成。其中：GN2-35/630-Ⅰ、Ⅱ；1250-Ⅰ、Ⅱ型户内三相高压隔离开关由底座、支柱瓷绝缘子、瓷套、操作瓷绝缘子和导电部分组成。

订购须知：本图片及其它信息权供参考用，如有变动不另行通知，购买前请来电详细咨询。

产品型号名称：GN2-12/3000A隔离开关
