芯晔电子自产自销PMAC801产品！

技术支持PMAC801！

一、公司介绍

芯晔电子目前已形成了以配电控制元器件为基础、智能配电仪表为主导，电能质量改善及节能控制产品为未来发展重点的产品结构。芯晔电子自成立以来，秉承“务实、创新”的宗旨，专注于工业信息化产品的研发与生产。芯晔电子以“技术创新、服务客户、回报股东、回报员工”为已任，立志做中国最专注的电力自动化企业，成为电力自动化市场值得信赖的合作伙伴。

二、特点

? 电源支持交、直流供电,供电范围宽（AC/DC 80V~270V）

? 7路DI干节点、湿节点输入,干接点内部提供DC24V电源,输入功能可选

? 内置多种保护功能，仅需简单设置即可实现保护的投退、报警、跳闸

? 控制DO支持交流负载或直流负载，同时“起动控制DO”与“保护/停车控制DO”分开；信号DO用于装置自检或故障报警输出等

? 测量功能分基本测量（电流参数）和增选测量（电压参数、剩余电流）

? 可编程电动机起动控制逻辑（变频起动、软起动、星-三角起动、双向起动、直接起动、双速启动等）
保护功能的投、退，保护参数等可由专业人员根据电动机的实际参数进行现场整定，掉电不丢失
“tE时间保护”符合国家标准(GB3836.3-2000) ，适用于增安型防爆电动机

? 出现特大短路电流时可闭锁接触器，通过控制继电器DO2驱动断路器，可靠排除故障

? 4～20mA模拟量输出可选择电动机各种运行参数（增选）

? 控制器支持Modbus-RTU总线协议，实现数据传输功能（增选）；

? 控制器可记录电动机当前运行时间、当前停车时间、累计运行时间、累计停车时间、累计故障次数、操作次数，便于日常维护

? 控制器可实时查询开关量输入输出状态、当前电动机的运行状态

? 控制器可记录带时标的故障记录、报警记录、起动记录、停车记录.信息丰富的故障记录，便于实现快速故障定位；

? 起动电流智能分析,电动机起动出现异常情况，导致起动电流偏差过大时及时报警，提醒用户及时检查；
友好的人机界面：全中文液晶显示；

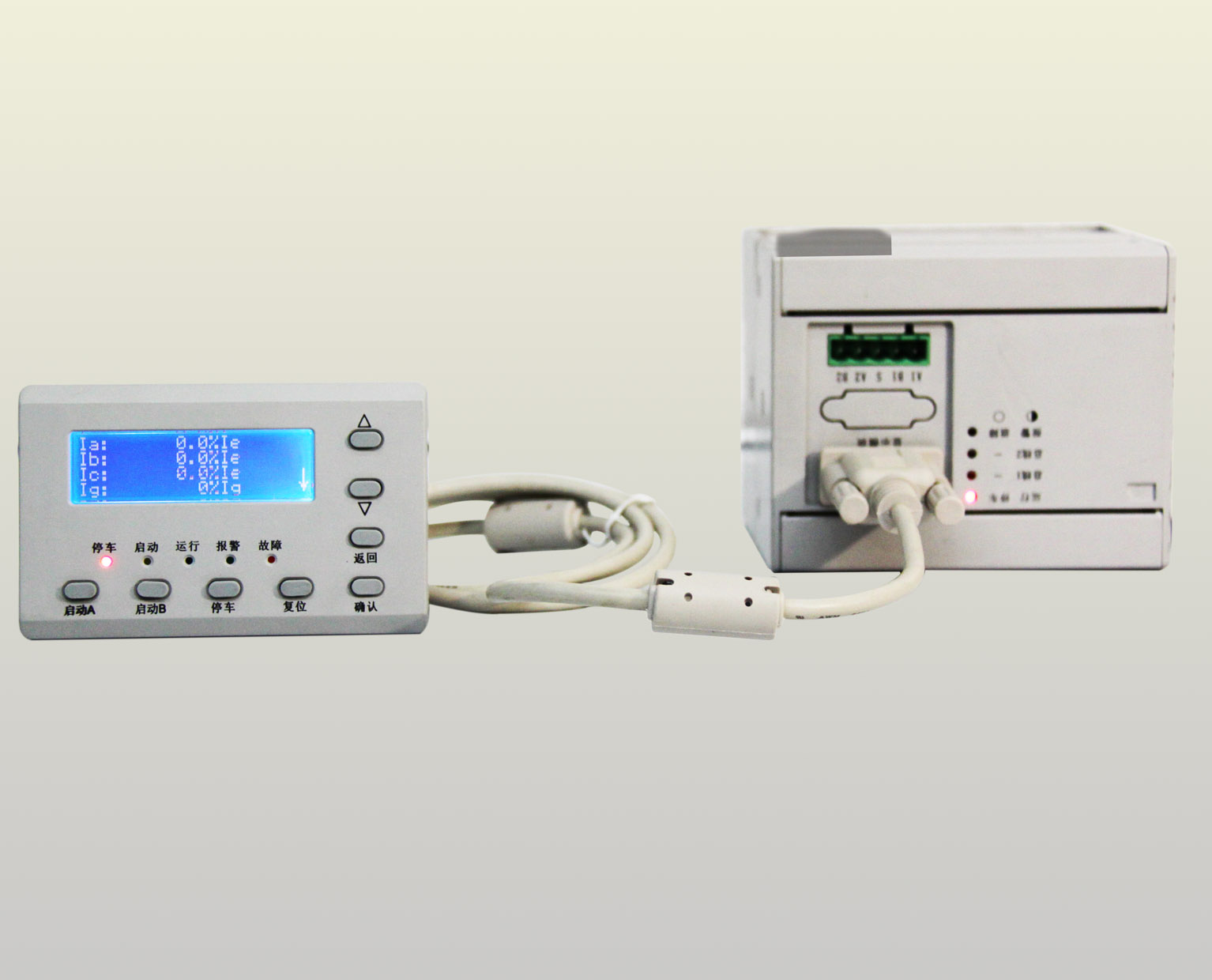

三、型号PMAC801功能介绍：

四、产品优势：-----我们给您的是同品质厂家中最低的价格！

? 我们拥有一流的研发团队

? 我们选择最优质的供应商

? 我们采用更合理的加工工艺

? 我们坚持最严格的产品测试

 五、注意事项

? 保护器拆包装后，首先目测一下产品整机状态是否有损坏或缺陷地方，检查随机配件。

? 对产品随机的使用说明书要作认真阅读了解，保护器设置项目正确完整。

? 实地现场条件是否方便适合保护器安装、接线，保护功能模式是否满足电动机实际要求。

? 使用的实地环境是否适应保护器规定的工作条件标准。

? 保护器各输入、输出端子用户在接线时应正确无误，接线或插件固定应牢固，接触良好。

? 主机主电流使用的线径接头能否可顺利穿过保护器的互感器组穿线孔。

? 保护器另配用互感器时，配用互感器的精度、规定电流比要符合保护器整定电流值范围，互感器二次电流导线截面积必须要满足二次电流最大值需求。 电流互感器模块的额定电流值：2A(0.5~2)、5A(1~5)、6.3A(1.6~6.3)、25A（6.3~25）、100A(25~100)。100A以上选用电流互感器模块中的5A产品，并需外加ZT40互感器，互感器额定电流分为250A(100~250)、500A(250~500)、820A（250~820），精度为5P10，每套互感器配三只。

? 保护器整定电流值设定原则等于电动机额定电流值。

?  保护器固定位置尽可能便于安装、调试、观察。

? 保护器使用管理必须由专业人员负责，无关人员不得随意操作动用

六、结尾

技术支持PMAC801！

芯晔电子另外还生产MC-105 低压电机保护器
ARD3-100 智能电机保护控制器
MC300-300A 电动机保护控制器
PD319-100 电动机综合保护器
！
