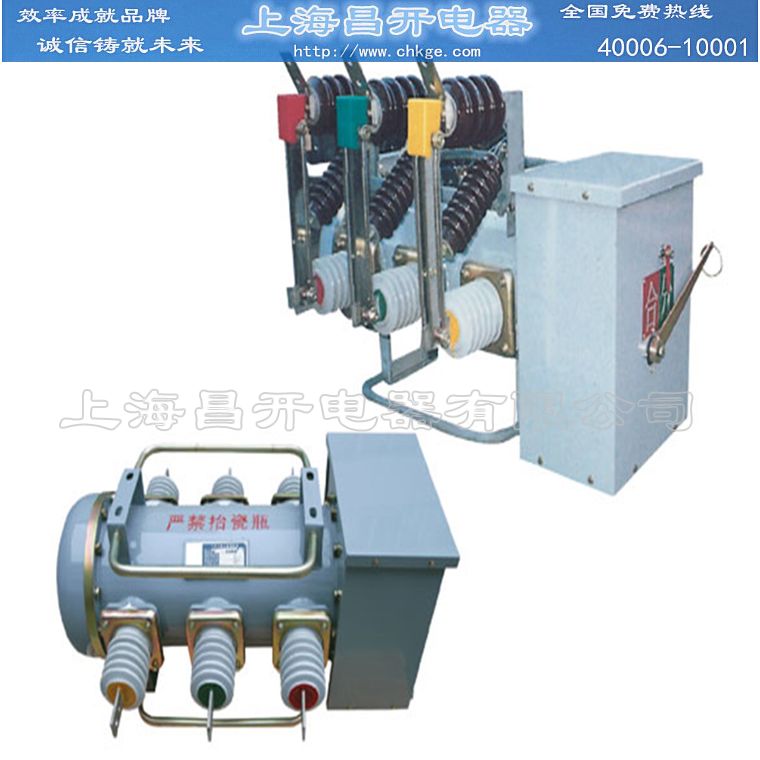

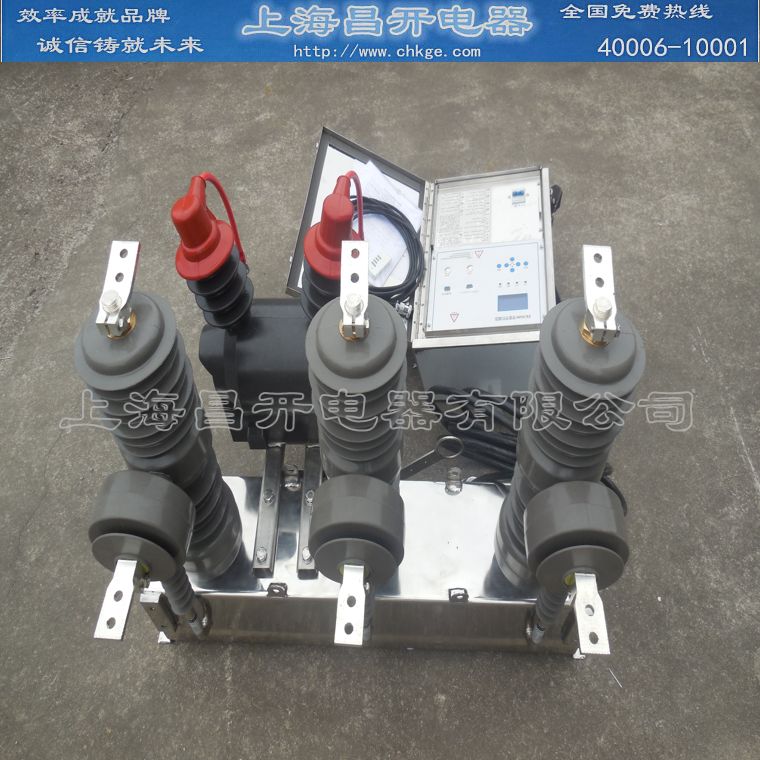

产品介绍
ZW32-24 kV户外交流高压真空断路器(以下简称断路器)是额定电压为24kV，50Hz三相交流的户外配电设备。主要用于配电网开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所。
型号及其含义
主要技术参数
序号
名称
单位
数据
1
额定电压
kV
25
2
额定频率
Hz
50
3
额定电流
A
630/1250/1600
4
额定短路开断电流
kA
20/25/31.5
5
额定峰值耐受电流(峰值)
kA
50/63/80
6
额定短时耐受电流/持续时间
kA/S
25/4
7
额定短路关合电流(峰值)
kA
50/63/80
8
额定操作顺序
O-0.3s-CO-180s-CO
9
机械寿命
次
10000
10
额定电流开断次数
次
10000
11
额定短路开断电流开断次数
次
20
12
1min工频耐压
(湿)相间、对地/断开
kA
50/65
(干)相间、对地/断开
kA
65/79
13
雷电冲击耐受电压(峰值)相间、对地/断口
kA
125/145
14
二次回路1min工频耐压
V
2000
15
重量
kg
115
控制装置安装示意图
12
03
2015
全新 优价 ZW32-24KV 户外 真空断路器_价格_图片 高压断路器
来源:[上海昌开电器有限公司]
联系人：富先生
手机：15800512058
电话：021-51535019
传真：021-51686687
QQ：2629893502
Email：2629893502@qq.com
地址：上海上海市浦东新区上海浦东新区新场镇
品牌：上海昌开
价格：9800.00
元/台
供应地：上海上海市
产品型号：真空断路器
