□概述

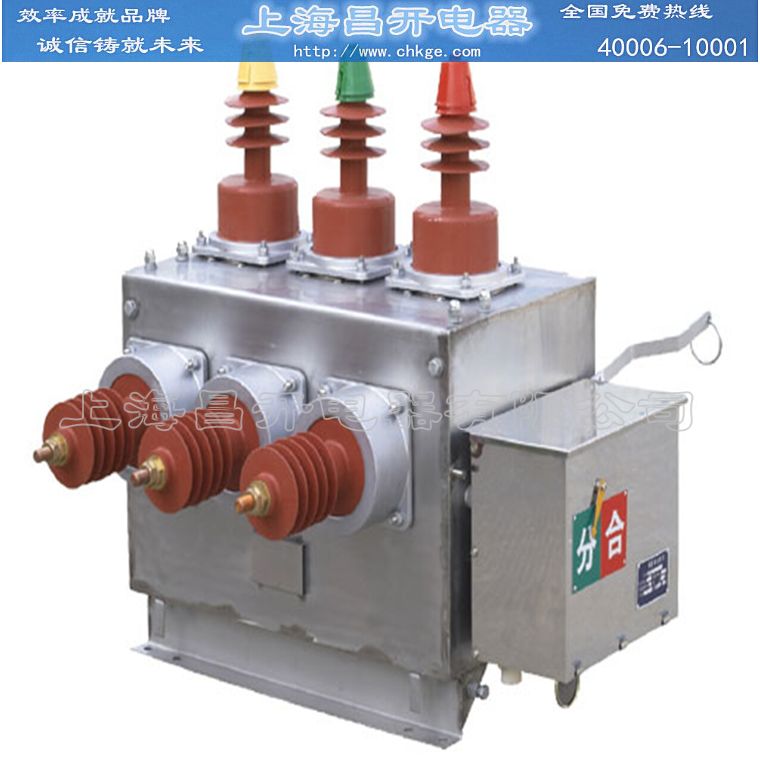

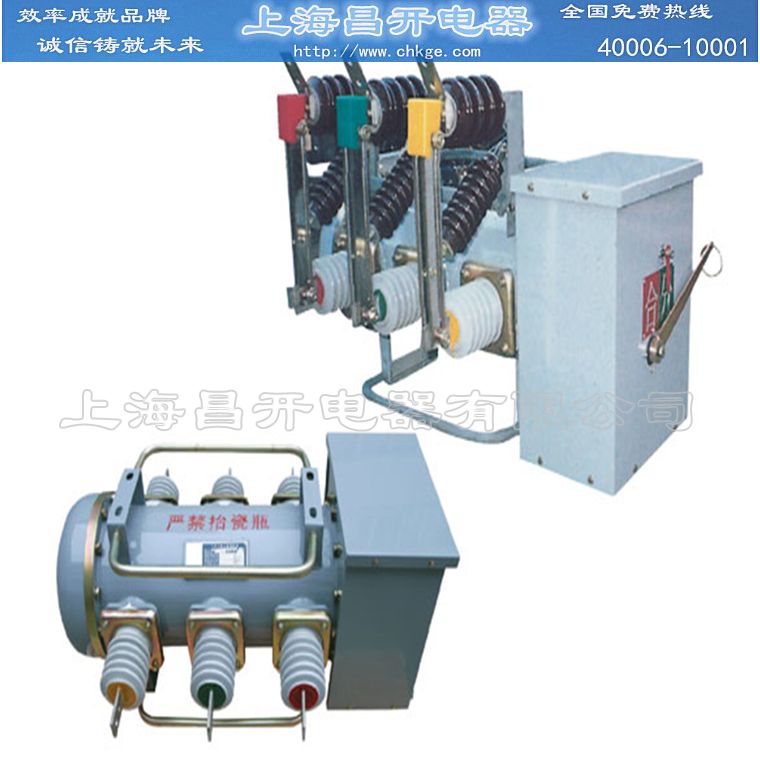

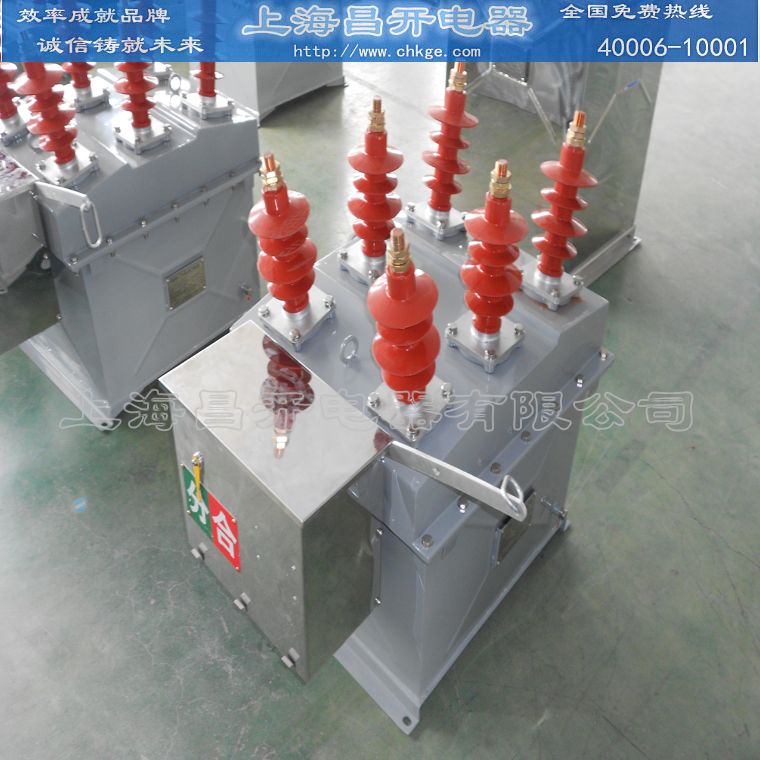

ZW10-12户外高压真空断路器(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备，主要用于农网、城网、铁道、矿山和港口等配电系统，特别适用于户外架空线路，开断、关合电力系统中的负荷电流、过载电流及短路电流，对电网进行切换和保护。
ZW 10 - 12 (G) / 630(1250) - 12.5/16/20
| | | | | |_______ 额定短路开断电流(kA)
| | | | |__________________ 额定电流(A)
| | | |____________________________ 隔离刀
| | |_________________________________ 额定电压(kV)
| |______________________________________ 设计序号
|_________________________________________ 户外真空断路器
□型号含义
□主要技术参数
序号
项目
单位
参数
1
额定电压
kV
12
2
额定电流
A
630
1250
3
额定频率
Hz
50
4
额定短路开断电流
kA
12.5
16
20
5
额定峰值耐受电流(峰值)
kA
31.5
40
50
6
额定短时耐受电流
kA
12.5
16
20
7
额定短路关合电流(峰值)
kA
31.5
40
50
8
机械寿命
次
30
9
额定短路开断电流开断次数
次
10000
10
工频耐受电压(lmin):(湿)(干)相间、对地断口
kV
42
11
雷电冲击耐受电压(峰值)相间、对地断口
kV
75
12
二次回路1min工频耐压
kV
2
13
净重
kg
150
□外形尺寸图
12
03
2015
ZW10-10高压真空断路器上海昌开电器有限公司
来源:[上海昌开电器有限公司]
联系人：富先生
手机：15800512058
电话：021-51535019
传真：021-51686687
QQ：2629893502
Email：2629893502@qq.com
地址：上海上海市浦东新区上海浦东新区新场镇
品牌：上海昌开
价格：5600.00
元/台
供应地：上海上海市
产品型号：ZW10-10
