CKSC-240/10-6%串联电抗器适配4000kvar电容补偿柜

电抗器型号：CKSC-240/10-6%

系统电压：10KV

电抗器容量：240kvar

适配电容器容量：4000kvar

电容器电压：11√3

额定电抗率：6%

额定电流：230.95A

高压串联电抗器常规有10KV,6KV,35KV系统电压，我公司主要生产设计10KV和6KV的。

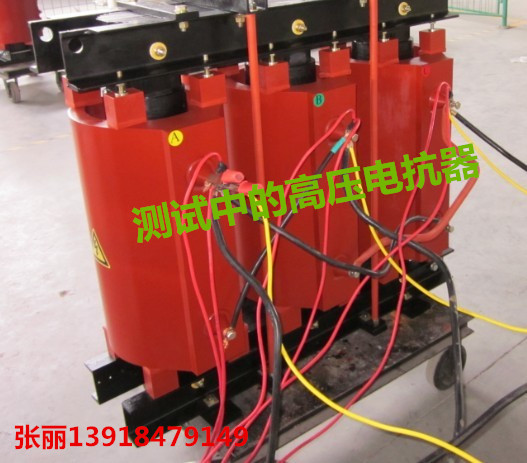

我公司所有产品出厂前必须检测合格后才给予发货，请消费者放心，我们的对产品的要求产品宁缺毋滥，力争做最好的产品给客户。咨询电话13918479149

注意事项：

由于客户的习惯不同，同型号的电抗器还有很多：

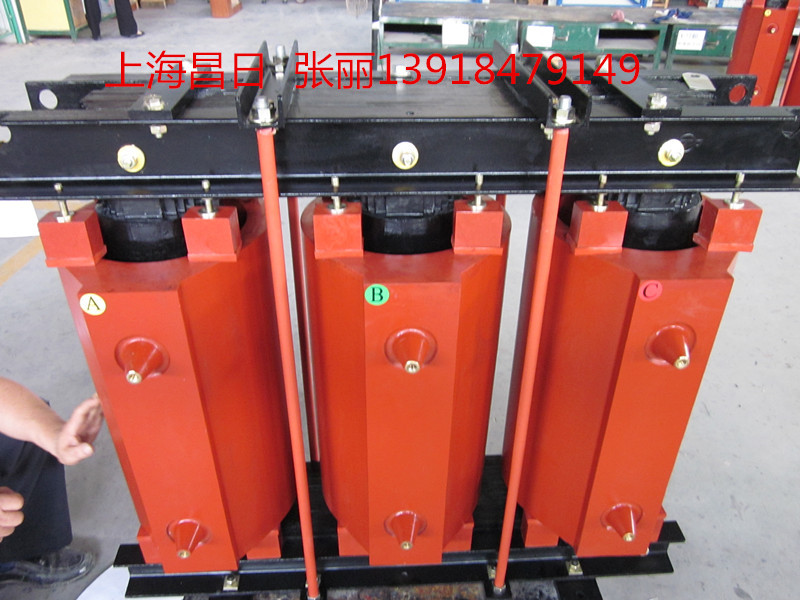

CKSC-240/10-6，CKSC-240/10-6%（环氧树脂浇注型干式铁芯电抗器）常用的。

CKSG-240/10-6，CKSG-240/10-6%（干式铁芯电抗器）基本淘汰。

这些型号一般都是指电抗容量240kvar，系统电压10kvar，电抗率6%的电抗器。

订购时需要确认的参数：

如果您要订购的时候请您一定要确定好您的补偿容量，电抗率以及系统电压，电容器电压或者是型号，我们下单生产的时候也是严格按照你提供的型号和参数设计生产的。

如果有其他的尺寸要求，也要在技术规格书或者合同上面注明，以防出现错误。

以下是产品简介：

高压串联电抗器一般是指补偿电容电压为6、10（KV）,串联在电网中用于限制故障电流或在并联电路中用于负载分配的电抗器。在高压配电系统电力系统中串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。可以通过调整串联电抗器的数量来调整运行电压。超高压串联电抗器有改善电力系统无功功率运行状况，主要包括：

（1）轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压。

（2）改善长输电线路上的电压分布。

（3）使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动?同时也减轻了线路上的功率损失。

（4）在大机组与系统并列时?降低高压母线上工频稳态电压，便于发电机同期并列。

（5）防止发电机带长线路可能出现的自励磁谐振现象。

（6）当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。

昌日CKSC系列串联电抗器适用环境：

1.海拔高度不超过2000米；

2.运行环境温度-25～+45(℃)，相对湿度不超过90%；

3.周围无有害气体，无易燃易爆物品；

4.周围环境应有良好的通风条件，如在柜体内使用，应加强通风。

昌日CKSC系列串联电抗器产品特点：

1.可用于400V、660V系统；

2.电抗率的种类：1%、6%、12%；绝缘结构：干式电抗器

3.额定绝缘水平3KV/min；

4.电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K；

5.电抗器噪声不大于45dB；

6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行；

7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95；

8电抗器任意两相电抗值之差不大于±3%；

9.耐温等级H级(180℃)以上。

昌日CKSC系列串联电抗器技术参数：

绝缘结构：干式电抗器

有无铁心：铁心式电抗器
