一、使用范围

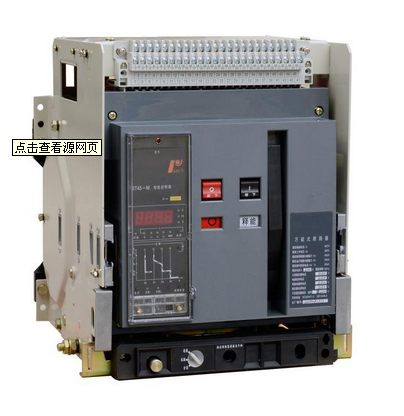

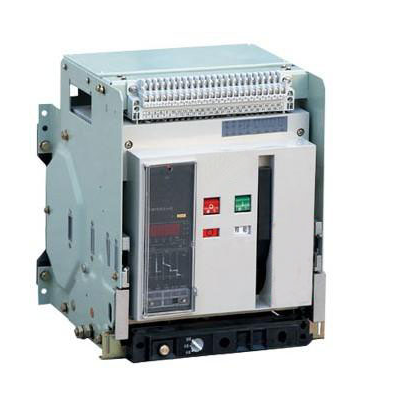

CW1系列智能型万能式断路器是本厂采用国际先进技术，应用CAD/CAM/CAE系统研制、开发的新型断路器。该产品具有结构先进、体积小、短路分断能力高、零飞弧、节银、节铜等特点。适用于交流50Hz、AC400V、690V的电网中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、接地故障等的危害。该产品在国内处于领先地位，被国家经济贸易委员会评为"国家级新产品"；被江苏省科委评为"江苏省高新技术产品"。目前已开发有CW1-2000三极、四极，CW1-3200三极、四极，CW1-4000三极、四极，CW1-5000三极的断路器。

二、产品特点

1、三段保护

 a.过载保护：长延时反时限保护，整定电流In可调，延时时间t1可调。

b.短路短延时保护：短延时反时限保护I2tON，定时限保护I2tOFF。整定电流Ir2可调，延时时间t2可调。

c.短路瞬时保护：短路整定电流Ir3可调。

2、 接地故障保护

 接地故障定时限保护，整定电流Ir4可调

3、负载监控

 a.控制两路负载，当运行电流超过过载长延时，反时限整定电流ILC1时发出接点讯号，分断下级不重要负荷，保证主系统供电。

b.控制一路负载，当运行电流超过ILC1监控电流整定值时，延时发出讯号。分断下级不重要负荷，系统正常供电；如果分断后主电流下降到ILC2整定值，持续一段时间后，控制器可接通已分断负载，恢复整个系统供电。

 4、报警及提示功能

a.过电流故障报警

b.故障类型指示

c.故障相序、电流、时间显示

d.触头磨损指示

e.自诊断功能

5、试验功能

a.脱扣-检测智能控制器时间-电流特性曲线及断路器执行机构完好状况。

b.不脱扣-检测智能控制器时间-电流特性曲线

三、CW1系列型号如下

常熟CW1-2000抽屉式系列 CW1-2000/3P/630A

CW1-2000/3P/800A


CW1-2000/3P/1000A、

CW1-2000/3P/1250A


CW1-2000/3P/1600A、

CW1-2000/3P/2000A


DW45-2000/3P/630A、

DW45-2000/3P/800A

DW45-2000/3P/1000A

DW45-2000/3P/1250A

DW45-2000/3P/1600A、

DW45-2000/3P/2000A


CW1-3200/3P/2000A、

CW1-3200/3P/2500A


CW1-3200/3P/2900A、

CW1-3200/3P/3200A
      DW45-3200/3P/2000A、

    DW45-3200/3P/2500A
    DW45-3200/3P/2900A、

    DW45-3200/3P/3200A
    CW1-3200/4P/2000A、

    CW1-3200/4P/2500A
    CW1-3200/4P/2900A、

    CW1-3200/4P/3200A
    DW45-3200/4P/2000A、

    DW45-3200/4P/2500A
    DW45-3200/4P/2900A、

    DW45-3200/4P/3200A
    CW1-2000/4P/630A、

    CW1-2000/4P/800A
    CW1-2000/4P/1000A
    CW1-2000/4P/1250A
    CW1-2000/4P/1600A
    CW1-2000/4P/2000A
    DW45-2000/4P/630A
    DW45-2000/4P/800A
    DW45-2000/4P/1000A
    DW45-2000/4P/1250A
    DW45-2000/4P/1600A
    DW45-2000/4P/2000A
    CW1-4000/3P/3600A
    CW1-4000/3P/4000A
    DW45-4000/3P/3600A
    DW45-4000/3P/4000A
    CW1-4000/4P/3600A
    CW1-4000/4P/4000A
    DW45-4000/4P/3600A
    DW45-4000/4P/4000A
    CW1-6300/3P/5000A
