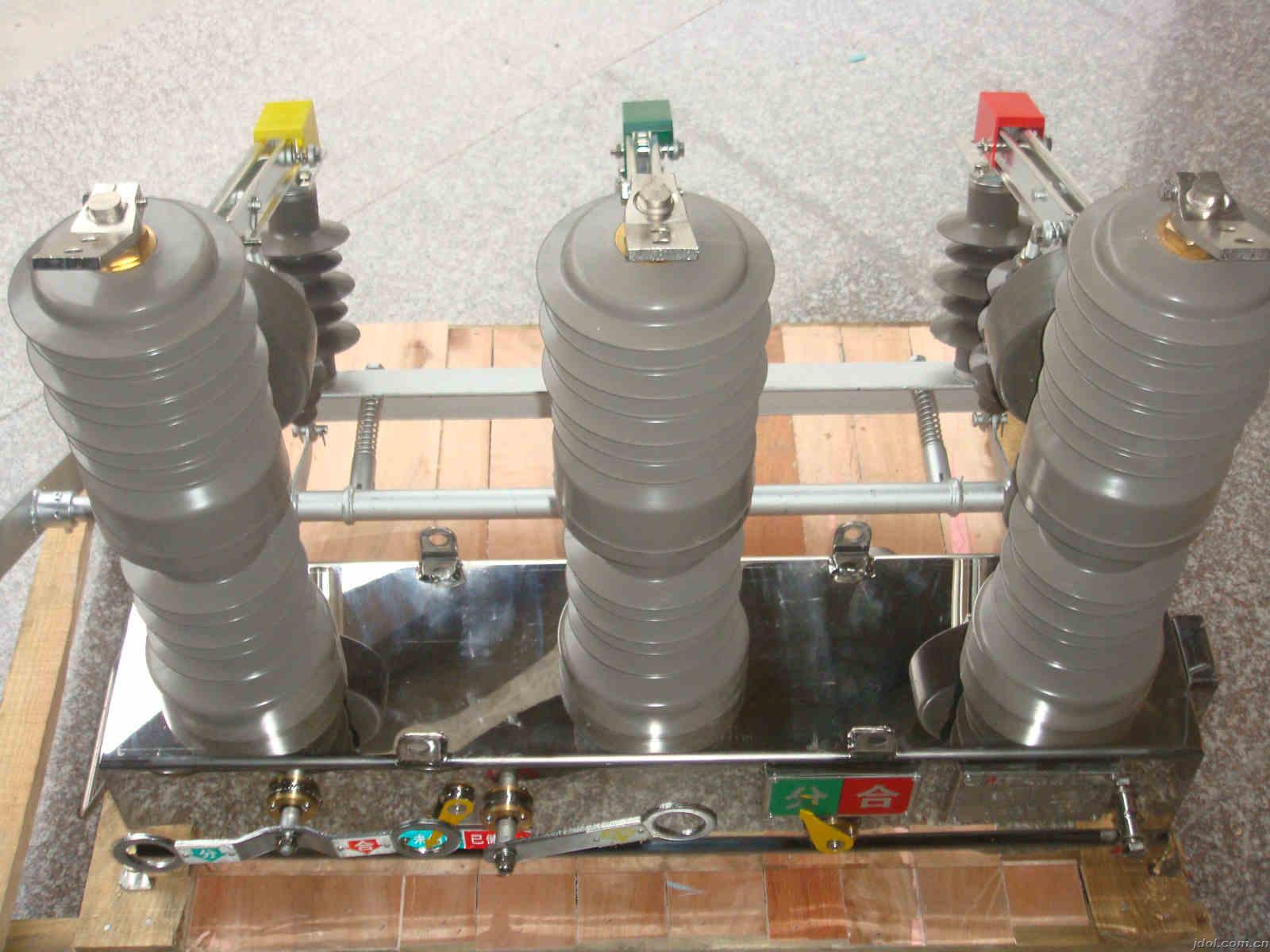

真空断路器  断路器  高压断路器  高压真空断路器



一、概述  1、断路器装有真空灭弧室、开断性能稳定可靠具有无燃烧和危险、安全、免维护、体积小、重量轻和使用寿命长等特点。本断路器是三相工箱式。  2、断路器采用全封闭结构，箱内可充以SF6或N2，密封性能好，有防潮，防凝露性能；适用于高温潮湿的地区使用。  3、断路器内装有三相CT，输出三相电流供智能控制器进行信息分析。  4、断路器的合、分闸可手动或电动操作亦可摇控。  5、操作机构是部装式的，互换性能强，且不影响原有机械特性和主体箱的密封性能，各部件可以先行完成组装、调试、检验等工序。  6、操作机构新颖、简单、动作可靠，体积小，寿命可达10000次。  7、断路器的安装方式可用悬架吊装在横杆上，亦可装在构架上。  二、  正常使用条件  l、环境温度：-45℃-+40℃：  2、海拔高度：不超过1000m；  3、风速不大于35m/s：  4、相对温度：日平均不大于95％，月平均不大于90％：  5、地震裂度不超过8度：  6、无火灾、、严重污秽、化学腐蚀及剧烈振动的场所。  三、  主要技术参数  序号  项目  单位  技术要求  l  额定电压  kv  12  2  额定频率  Hz  50  3  额定电流  A  630  4  额定短路开断电流  kA  20  5  额定关合电流峰值  kA  50  6  额定动稳定电流蜂值  kA  50  7  4s热稳定电流  kA  20  8  额定操作顺序  分—0.3S一合分一180s-合分  9  额定储能电机电压  V  AC220  lO  最高/最低储能电机电压  V  AC242/187  11  额定合闸操作电压  V  AC220  l2  最高/最低合闸操作电压  V  AC264/143  13  额定分闸操作电压  V  AC220  l4  最高/最低分闸操作电压  V  AC264/143  15  合闸不同期  ms  ≤2  l6  分闸不同期  ms  ≤2  17  SF’6气体额定压力(表压)  MPa  0.01  l8  额定短路电流开断次数  次  30  19  机械寿命  次  10000  20  电寿命  次  10000
