一、　短路检测原理

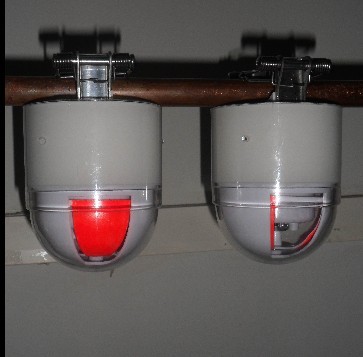

如图所示当线路出现短路故障时，短路故障指示器感应到故障电流，则指示器的显示窗口将由白色变成红色（或由不发光转为发光）。根据2#线B相指示器2，5，8和3#线C相指示器3，6，9翻牌（或发光）而11，12指示器没有翻牌（或没发光），即可迅速确定故障为D点。

二、　接地检测原理

采样接地瞬间的电容电流首半波与接地瞬间的电压首半波，比较其相位，当采样接地瞬间的电容电流突变且大于一定数值，并且与接地瞬间的电压首半波同相，同时导线对地电压降低，则判断线路发生接地，否则线路未发生接地。如图由2#线C相3、6、9指示器翻牌显示而12指示器仍未动作，即可判断出D点发生接地故障。

三、　动作判据

　　(1)It≥160A　　　　　　It为突变量电流起动值
　　(2)△I≥0.5I0　　　　　△I为电流变化率　I0为短路前线路电流
　　(3)I=0　　　　　　　　I为线路故障后电流
　　(4)0.06S≤△T≤3S　　　△T为电流突变时间

四、技术参数

　　适用电压　　　　　　　　　6~35kV，不同电压等级参数可能不同
　　负荷电流　　　　　　　　　0-1200A
　　适用导线外径　　　　　　　25mm2-400mm2
　　故障复位时间　　　　　　　出厂默认设定值12h、24h
　　适用环境温度　　　　　　　-35℃~75℃
　　可动作次数　　　　　　　　≥5000次
　　重　　　量　　　　　　　　≤500g
　　电池寿命　　　　　　　　　>3-5年
　　装置使用寿命　　　　　　　>3-5年
　　抗风能力　　　　　　　　　风力150km/h不可松脱
