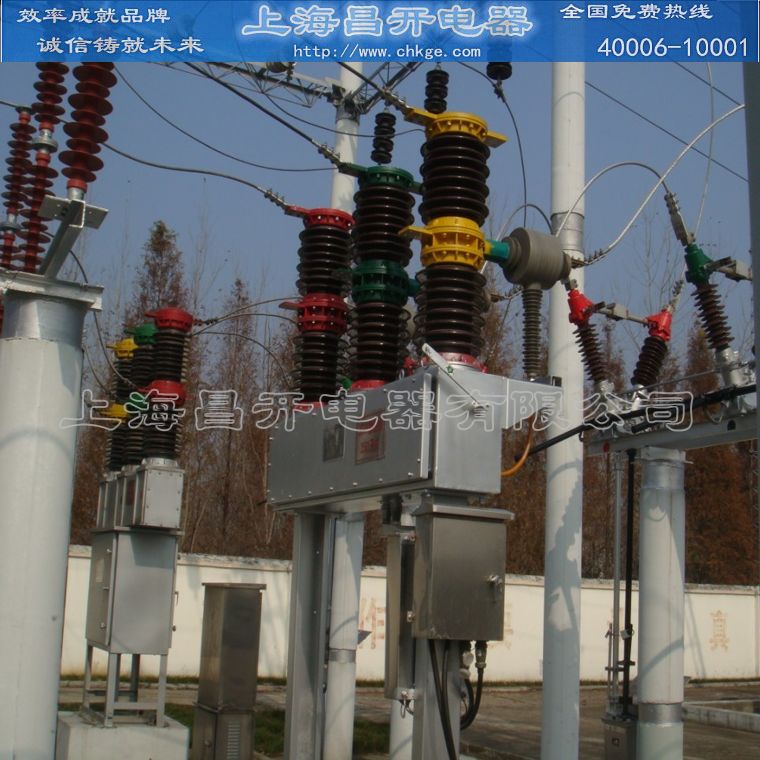

ZW7-40.5- 35千伏户外真空断路器 ZW7-40.5

当前位置: 首页> 电工电气、照明> 高压电器> 真空断路器
来源:[上海昌开电器有限公司]
联系人：富先生
手机：15800512058
电话：021-51535019
传真：021-51686687
QQ：2629893502
Email：2629893502@qq.com
地址：上海上海市浦东新区上海浦东新区新场镇
品牌：上海昌开
价格：32000.00 元/台
供应地：上海上海市
产品型号：户外真空断路器


□概述

    ZW7-40.5型户外高压真空断路器用于交流50Hz、电压40.5的三相电力系统，作为分断、关合负荷电流、过载电流及短路电流之用。

□主要功能

  • 采用真空灭弧，开断能力强，电寿命长，机械寿命10000次；
  • 结构简单，免维护，不检修周期长；
  • 绝缘性能好，防污秽能力强；
  • 可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；
  • 无火灾和隐患；
  • 内装电流互感器，精度达0.2级，可实现三相互动保护；
  • 内附凝露控制器，能保持断路器在一定的温度、湿度下可靠运行。

□型号及含义




□使用环境条件

  • 周围空气温度：上限+40℃，下限-30℃；
  • 海拔：≤2000m（若需增高海拔，则额定绝 缘水平相应提高）
  • 风压：不超过700Pa（相当于风速34m/s）
  • 振幅：地震烈度8度；
  • 污秽等级：Ⅲ级；
  • 最大日温度差：不超过25℃。



□主要技术参数

序号 项目 单位 参数
1 额定电压 kV 40.5
2 额定绝缘水平 工频耐受电压 干式
 95
湿式 80
雷电冲击耐压（峰值） 185
3 额定电流 A 1250、1600、2000
4 额定短路开断电流 KA 20、25、31.5
5 额定操作顺序 次（timcs） 分-0.3s合 分-180s合分
6 额定短路开断次数   12
7 额定短路关合电流（峰值） KA 50、63、80
8 额定峰值耐受电流
9 额定短时耐受电流   20、25、31.5
10 额定短断路持续电流

S

4
11 平均分闸速度 m/s 1.5±0.2
12 平均合闸速度 0.7±0.2
13 触头合闸弹跳时间 S ≤2
14 三相合（分）闸同期性时差 ≤2
15 合闸时间 ≤150
16 分闸时间 ≤600000
17 机械寿命 次（timcs） 10000
18 额定操作电压及辅助回路额定电压 V Dc220、110、24
Ac220、110、24
19 每相回路直流电阻（不含互感器） μΩ ≤100
20 动静触头允许磨损厚度 mm 3
21 重量 Kg 800
□外形尺寸图
