三相输出电抗器 90KW出线电抗器|变频器专用电抗器

输出电抗器俗称出线电抗器，用在变频器输出端，我公司采用厂家直销方式，省去中间环节，量大送货上门，优惠到家。输出电抗器引言

输出电抗器英文名称 Output reactor ，当变频器输出到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流。变频器输出端增加输出电抗器的作用是为了增加变频器到电动机的导线距离，输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。
90KW出线电抗器规格

壹，90KW输出电抗器一般应用场合及重要性

输入电抗器通常与变频器相串联，变频器在工作时会产生较大的谐波，安装了进线电抗器可以抵制变频器产生的谐波向电网传递，减少变频产生的谐波对其它元件的干扰，改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响；是变频前重要元件之一。

贰、90KW输出电抗器的六条重要作用

■减少对电网的低次谐波污染，提高功率因数
■限制变流器换相时电网侧的压降
■限制晶闸管导通时电流上升率di/dt和电压上升率du/dt
■对并联变流器解耦，改善电源电压的波形
■减少浪涌电流和电压对变流器的冲击，提高变频系统可靠性和使用寿命

90KW加装输出电抗器效果

变频器厂家建议

（输出电抗器串联在变频器输出侧(U、V、W)和电动机之间，用于限制电动机连接电缆的容性充电电流和电动机绕组的电压上升率，减小变频器功率器件动作时产生的干扰和冲击。在变频器与负载电动机之间的连接电缆超过50m时，应配置输出电抗器）

 叁、90KW输出电抗器产品概述：

输入交流电抗器限制以谐波形式出现的电路反馈。它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。

1、90KW输出电抗器分类有两种：

电抗器基准压降 UD= 2%，用于无馈电单元的变频器的操作。

电抗器基准压降 UD= 4%，用于带馈电单元的变频器和自动变压器的操作，也用于 uK 小于 1% 的系统的操作。

2、90KW输出电抗器性能特点：

铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。在运行中大大减小了噪音和振动。

电抗器均采用真空浸漆工艺，经高温热烘固化。线圈有良好的绝缘性能，整体机械强度高，防潮性能好

线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。

温升低，损耗小，成本低，综合利用率高。

体积小，重量轻，占用空间小，便于安装。

肆、90KW输出电抗器必须加装电抗器的场合

◆ 电源对其它设备有明显的干扰（干扰、过压）

◆ 电源相间电压不平衡＞额定电压的2.0%

◆ 阻抗极低的线路（动力变压器为变频器额定值的10倍多）

◆ 在一条线路上为减小线电流而安装的大量变频器

◆ 使用cosφ（功率因数）校正电容或功率因数校正单元

伍、90KW输出电抗器技术参数

1、额定工作电压： 380V/50Hz或660V/50Hz

2、额定工作电流：5A至1600A@40℃

3、抗电强度： 铁芯－绕组 3500VAC/50Hz/10mA/10s无飞弧击穿

4、绝缘电阻： 1000VDC绝缘阻值≥100MV

5、电抗器噪音： 小于65dB

6、防护等级： IP00

7、绝缘等级： F级以上

8、37KW产品执行标准： IEC289:1987电抗器

GB10229-88电抗器(eqv IEC289:1987)

JB9644-1999半导体电气传动用电抗器

出线电抗器分为（线绕电抗器与箔绕电抗器）外形图

厂家承诺：货源充足，现货供应。服务周到，免费提供相关咨询，相关技术指导。只要您致电13918479149  相关问题帮您解决。 做工精良，外观精致，质量稳定可靠

变频器主回路系统安装图

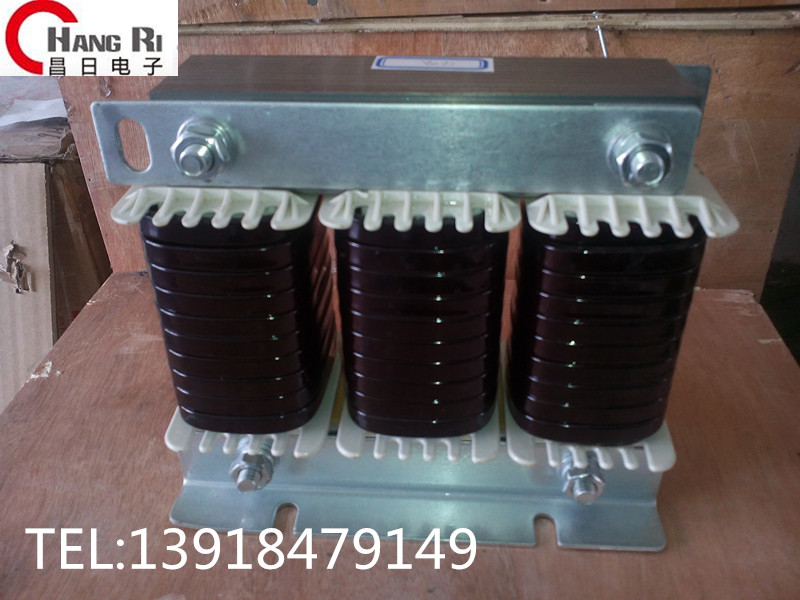

出线电抗器图片

90KW输出电抗器现实中的应用

上海昌日电子科技有限公司专业生产电抗器，变频器输入电抗器俗称进线电抗器，输出电抗器，出线电抗器直流电抗器各型号都备有现货， 木箱包装，保证产品运输安全可靠性。现货供应，满足您的货期需求。一台起订让您无后顾之忧，厂家直销，让利客户。期待早日合作。
